2018年8月7日

メタルワークNEWS凹凸テクスチャ

ラフトーンメタル :Pシリーズ

ラフトーンメタルは、キャストのテクスチャーをパネル成形によって表現することで、重量感があり、ローコスト、かつ軽量な多用途のパネルです。
タレットパンチプレスにてシャープな凹凸加工や絞り形状の加工を施すPシリーズと、専用機械と金型によりロールエンボス加工を施すRシリーズをラインアップ。金属内・外装パネルなどに、周囲に調和したパターンを選ぶことができます。

今回ご紹介するのは、2㎜のアルミ板にPシリーズ:KU-P513型を施した外装パネル。12㎜×74㎜の平楕円パターンを横長に配置することで、黒塗装パネルの印象を特徴づけています。

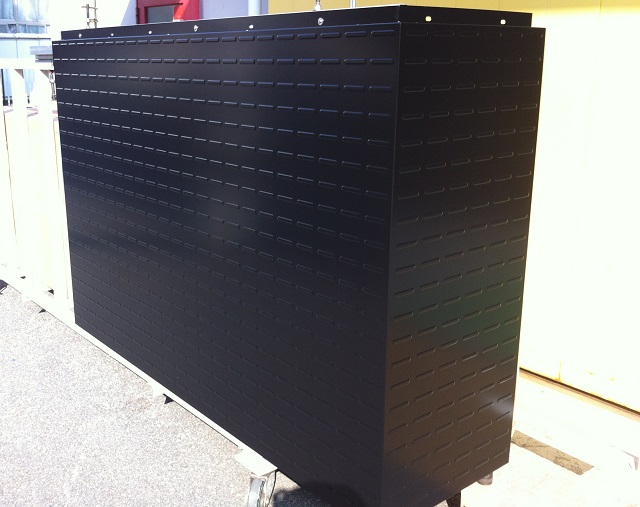

ラフトーンPを施したコーナー部のモックアップ・パネル

ラフトーンPを施したコーナー部のモックアップ・パネル

エンボス・パターンは横86.6㎜ピッチ、縦61.8㎜ピッチで加工。縦ピッチに余裕を持たせることで、横長の直線パターンが際立っています。

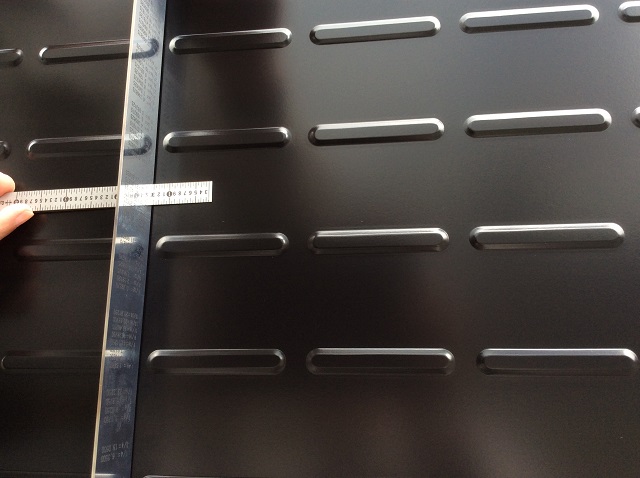

エンボスのパターンと凹凸を確認している様子

エンボスのパターンと凹凸を確認している様子

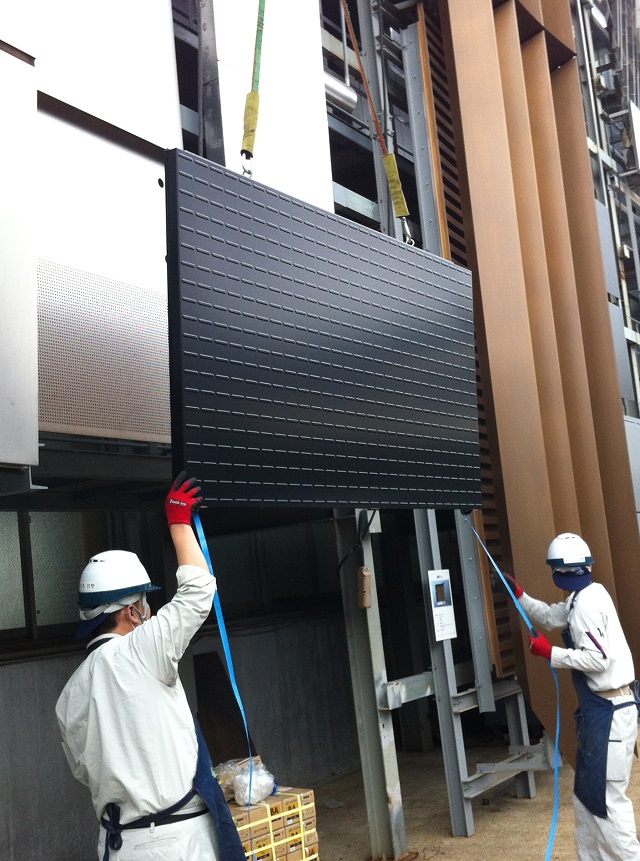

品質確認のため、高所に吊り上げる準備をする様子

品質確認のため、高所に吊り上げる準備をする様子

寸法が図面通りかを確認するのは勿論のこと、外装パネルとしての実際の見た目も確認することで、品質を確保しています。

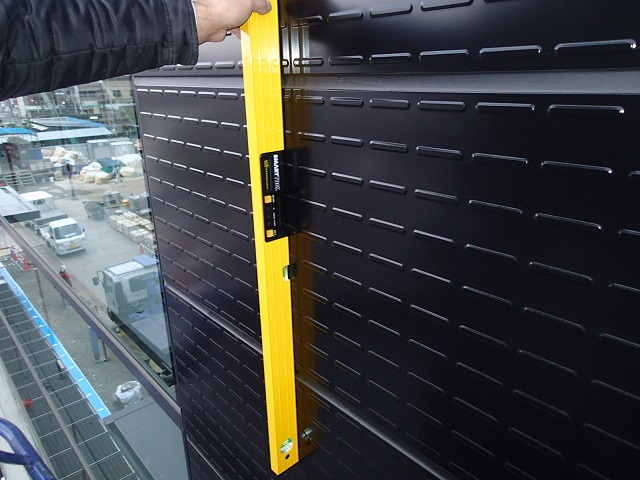

現場にてパネルの傾きを確認している様子

現場にてパネルの傾きを確認している様子

無目及び外壁として納められたラフトーンメタル

無目及び外壁として納められたラフトーンメタル

横模様の連続は、わずかな傾きでも通りが悪くなるため、施工には細心の注意を払っています。取付いた外壁は、フラットパネルとは趣の異なる印象深いファサードとなりました。

ラフトーンメタルは、フラットパネルにはない風合いや、キャストのコストダウン案などの提案に適しており、デザイナーをはじめとした顧客の選択肢を広げることができます。

ラフトーンメタルについて、詳しくはこちらもご覧ください。
