全3回の特集号でお送りしているBIM/3D NEWS。最終回の今回は、
3D-CADを活用し、コミュニケーションを図った事例をご紹介します。

■１．3D-CADを施工に活用

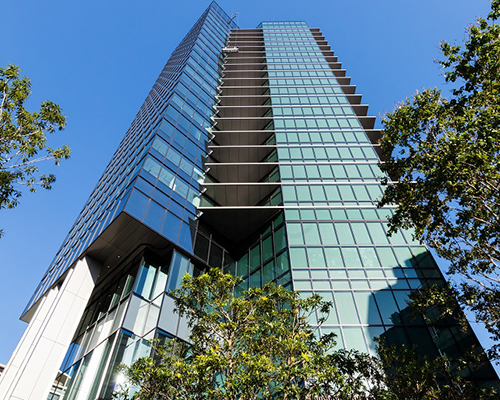

「住友不動産御成門タワー」中高層各階にある、三角形のアルミ小庇は、
軒天井、屋根、幕板、立上がりパネルなど様々な部材から成っています。

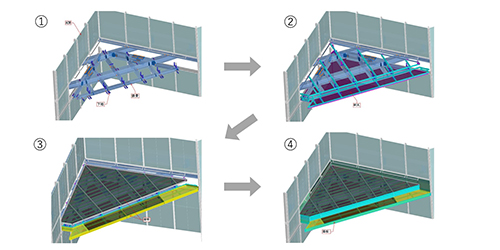

2次元の図面では、取付順序や下地位置を直感的に伝えることが難しいため、
取付順に部材を重ね合わせた3D図を、施工担当に共有し現場でも見られるようにしました。

■２．3D模型で複雑な面を理解

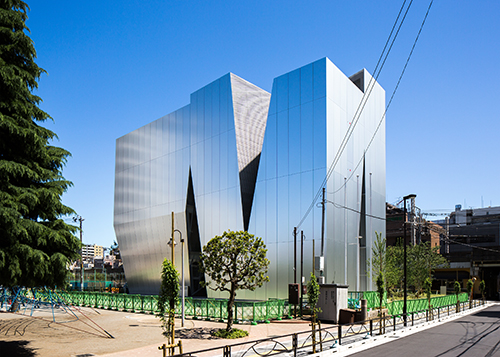

複雑な面で構成された「すみだ北斎美術館」の光輝合金外装パネル。
一口に西面といっても、ほとんどのパネルが異なる角度で斜めに傾き、多様な面をつくっています。

このような複雑な面を理解するため、3Dプリンターで模型を製作。
設計・製造・施工を通して、全体像の把握やコミュニケーションに役立てました。
詳しくはこちらをクリック

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
弊社は業界でもいち早くBIM対応体制を整えてまいりました。
BIM対応はもちろん、各種3D-CADソフトを使用する金属工事は
ぜひKIKUKAWAにご相談ください。
お問合せフォームはこちら

全3回のBIM/3D特集号をお読みくださり、ありがとうございました。
今後もBIMや3D-CADの活用を進め、お客様と新たな価値を共創できるよう努めてまいります。
次回の配信もぜひご覧ください。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
