歪みの少ない高強度な真鍮(黄銅)接合技術

上品で優しい金色の輝きを放つ真鍮(黄銅)材は、加工性が高いこともあり、昨今、内装使用での人気が続いています。

KIKUKAWAでは、デザイン性の高い大板や長尺・複雑形状の真鍮製品を高品質で提供する上で要となる、低歪み溶接を行うことが出来ます。

今回ご紹介するのは、市場にある板材のサイズを超えたパンチングの真鍮パネル。仕様は、素材感を活かす真鍮のヘアーラインにクリアー塗装です。

真鍮パンチングの大板パネル製品。接合部は写真下部左から2番目と3番目のパンチングの間。

真鍮パンチングの大板パネル製品。接合は写真下部左から2番目と3番目のパンチングの間を縦に行っています。

今回の顧客要望を満たすために必要なのは、溶接で接合した真鍮の大板。品質確保のためには、溶接やけによる変色が少なく、低歪みで、高強度で接合された板でした。

製品寸法は1604mm x 2140mmですが、市場にある一番大きい板材は1250mm x 3050mmであるため、板材を製作する必要があります。しかし、従来の溶接法(TIG溶接)でパンチングに耐えうる強度を確保するためには、時間をかけて溶接する必要があり、その結果、真鍮材は熱によって変色し、歪んでしまいます。

そこで、KIKUKAWAでは、最新の溶接技術と職人技を融合することで、この課題を克服。

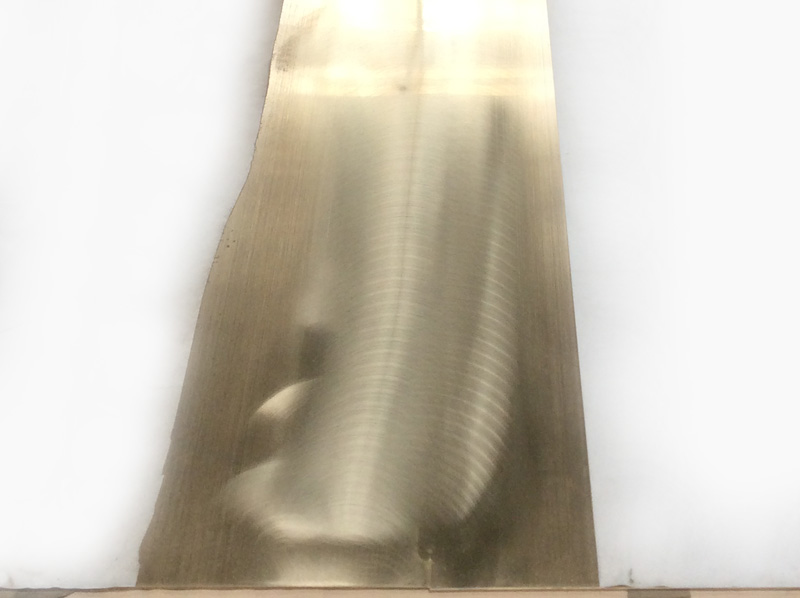

真鍮の1230mm x 2500mmと500mm x 2500mmの板材をつなげ、仕上げた接合部。傷がつかぬよう、白い養生で表面を保護し、溶接する部分だけ露出させます。

真鍮の1230mm x 2500mmと500mm x 2500mmの板材をつなげ、仕上げた接合部。

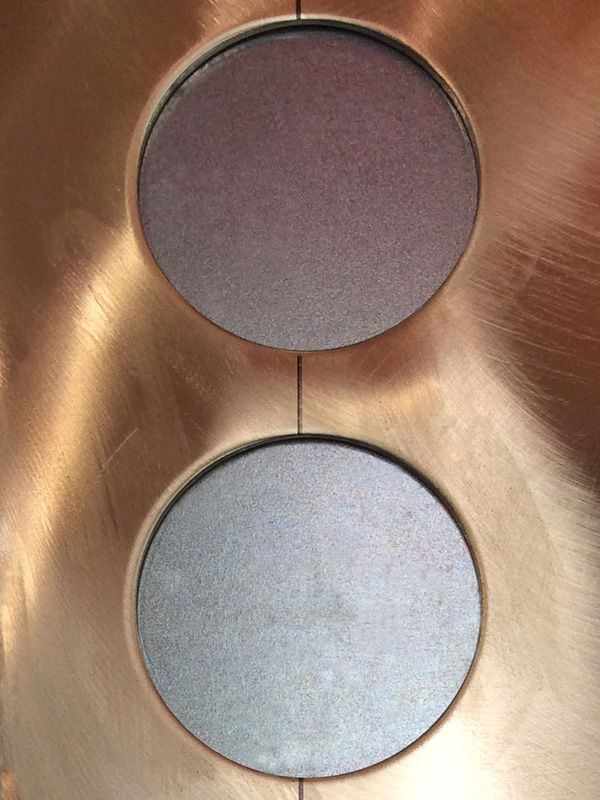

接合部を黒いマーカーで色付けし、パンチングを施し、強度テストを行ったサンプル。

接合部を黒いマーカーで色付けし、パンチングを施し、強度テストを行ったサンプル。

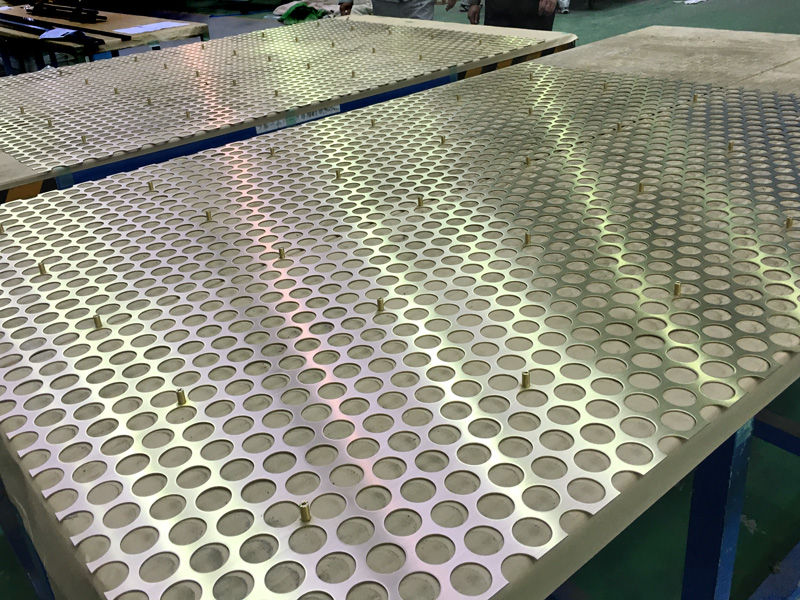

組み立て前の大板真鍮パンチングパネル。

組み立て前の大板真鍮パンチングパネル。

つなぎ目のわからない、平滑度も確保した真鍮の大板パンチングを製作しました。

このように、KIKUKAWAでは従来のアーク溶接から最新のレーザー溶接技術など、さまざまな設備と職人技を融合することで、製品用途や形状にあわせた溶接法を選定し、多様化する金属加工のニーズに応えています。
