VR技術を設計業務に活用
KIKUKAWAは下記内容のニュースレターを配信しました。
PDF版はこちら
2022.3.15 Kikukawa News Letter (VR)
VR技術を設計業務に活用
3Dデータへの対応体制でスムーズな導入を実現
建築物の金属製内外装工事を手がける菊川工業株式会社（本社：東京都墨田区、代表取締役社長：宇津野嘉彦、以下菊川）では、設計業務にVR（バーチャル・リアリティ）*技術を導入しています。下記にて、菊川でのVR活用事例をご紹介します。
■ VR技術の活用方法

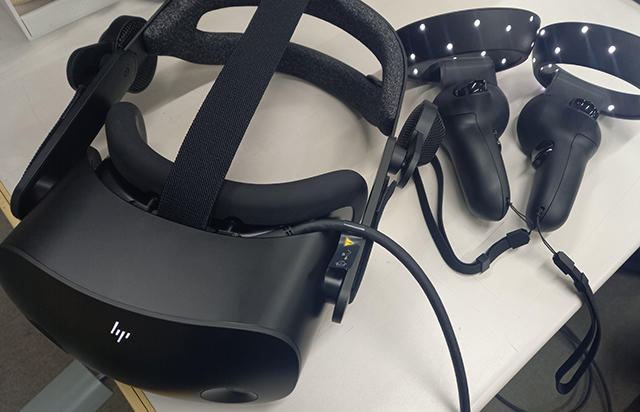

3D-CADで作成した図面のデータをVRソフトに読み込ませると、立体的な施工イメージが生成されます。専用のVRゴーグルを装着することで、その立体的な映像を見ることができます。コントローラーを操作して自由に動かしたり拡大したりしながら、あらゆる角度から、作成した図面が立体的にはどう見えるのかを検証していきます。菊川では、昨年からVRソフトを導入し、4つのプロジェクトで、実際にVRを活用して設計段階での検討を行いました。
■ VR活用のメリット
・下方向から見上げるなど、実際の目線で施工後の見え方を確認することができる。
・下地やパネルが複雑に入り組んでいる箇所において、施工時に人が入って作業できるかを感覚的に確かめることができる。
・従来では取り付けるまで予測できなかった課題や不具合が事前に予測できるため、後戻り作業が減る。
例えば、VR導入のきっかけとなった某プロジェクトでは、狭い箇所に金属パネルが何層にも重なって密集しているところ（下図）があり、施工時に人の手が入るかどうか、設計図面上では想定が難しいものでした。そこで、VR映像を使って、パネル間に人の手が入るかを視覚的に検証し、後戻り作業を防ぐことができました。

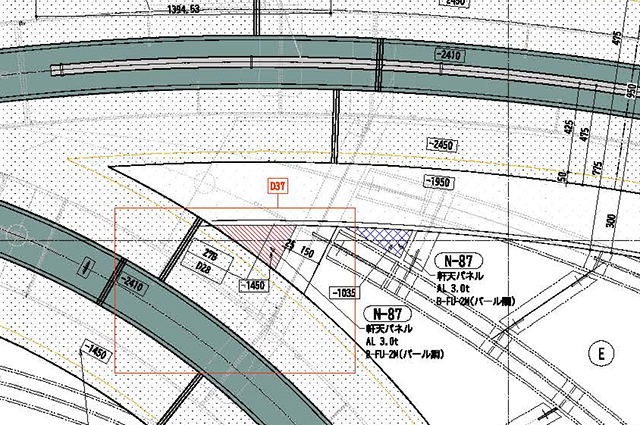

立体的にイメージしにくい

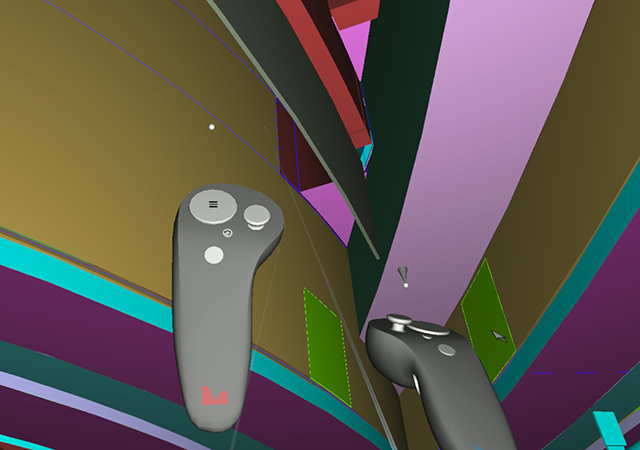

実際に施工する時の目線で検証ができる。
■ VR導入の背景
描いた図面が実際に施工可能か検証したいという課題を解決するため、施工イメージの確認ができるVRソフトを導入しました。
設計図面からVR映像を生成するには、3Dの図面データ作成が不可欠です。菊川は業界に先駆けて3Dデータへの対応体制を整えており、普段から3D-CADでの設計を多くのプロジェクトで行っていたため、比較的スムーズにVR技術を導入することができました。
■ 今後の展望
現在はまだ試験的な活用にとどまっていますが、今後は、VRを活用した事例をさらに増やしていきたいと考えています。昨年12月には、設計部の社員を対象にVR操作の社内研修も実施しました。実績を積み重ね、将来的には、施工部門などの他部署や、顧客との打合せなどでの活用も検討していきます。
*VR：Virtual Realityの略。「仮想現実」とも呼ばれる。専用のゴーグルを通して360°の映像を見ることで、実際にその空間にいるような感覚を得られる。ゲームやスポーツ、医療など、幅広い分野で活用されている。
