超大型折り戸 しゅもん

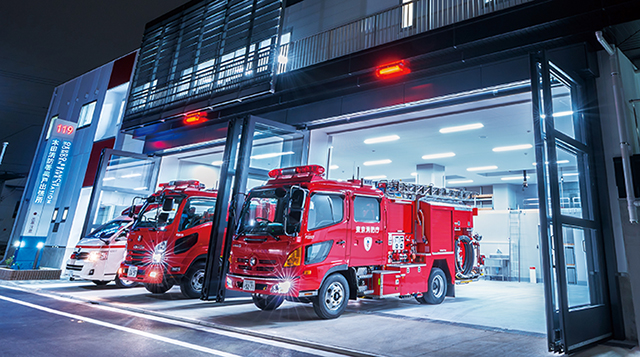

美しいデザインと耐久性に優れた超大型折り戸『しゅもん』。迅速かつ静かな開閉が要求される消防署・病院など、大型車両・人の出入り口の門扉として威力を発揮します。

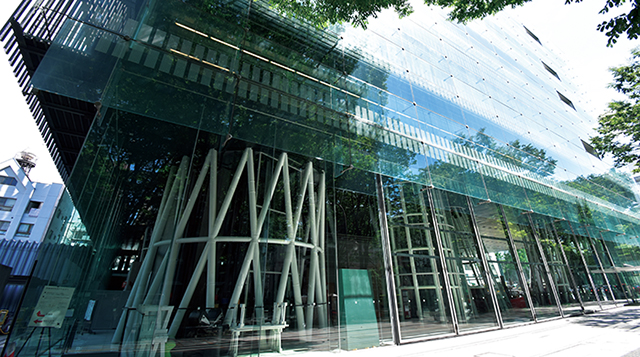

全面ガラスタイプのドアにすることで、建物と一体化する解放感ある大型折り戸に。内部から屋外が確認できることは勿論、消防署などの場合、屋外から内部の緊急車両が確認できるため、地域の人々へ大きな安心感を与えます。また耐久性にも優れているため、日頃のメンテナンスが少なくて済み、円滑な業務・操業に貢献します。

しゅもんの特長

  • 開閉時間は10秒程度(約50デシベルの静けさで開閉)
  • 停電時は「手動開閉」が可能(ドアヒンジ部を押し引きするだけで開閉)
  • 設計耐用回数は20万回(実例:某工場大型門扉は16年間で約45万回の開閉実績あり)
  • 接触事故防止装置付き(開閉時に障害物を感知すると扉を停止して、即開きます)
  • 国内では最大幅12m、最大高6.25mの施工実績あり
  • 東京消防庁、さいたま市消防局、各種イベント施設に導入実績あり

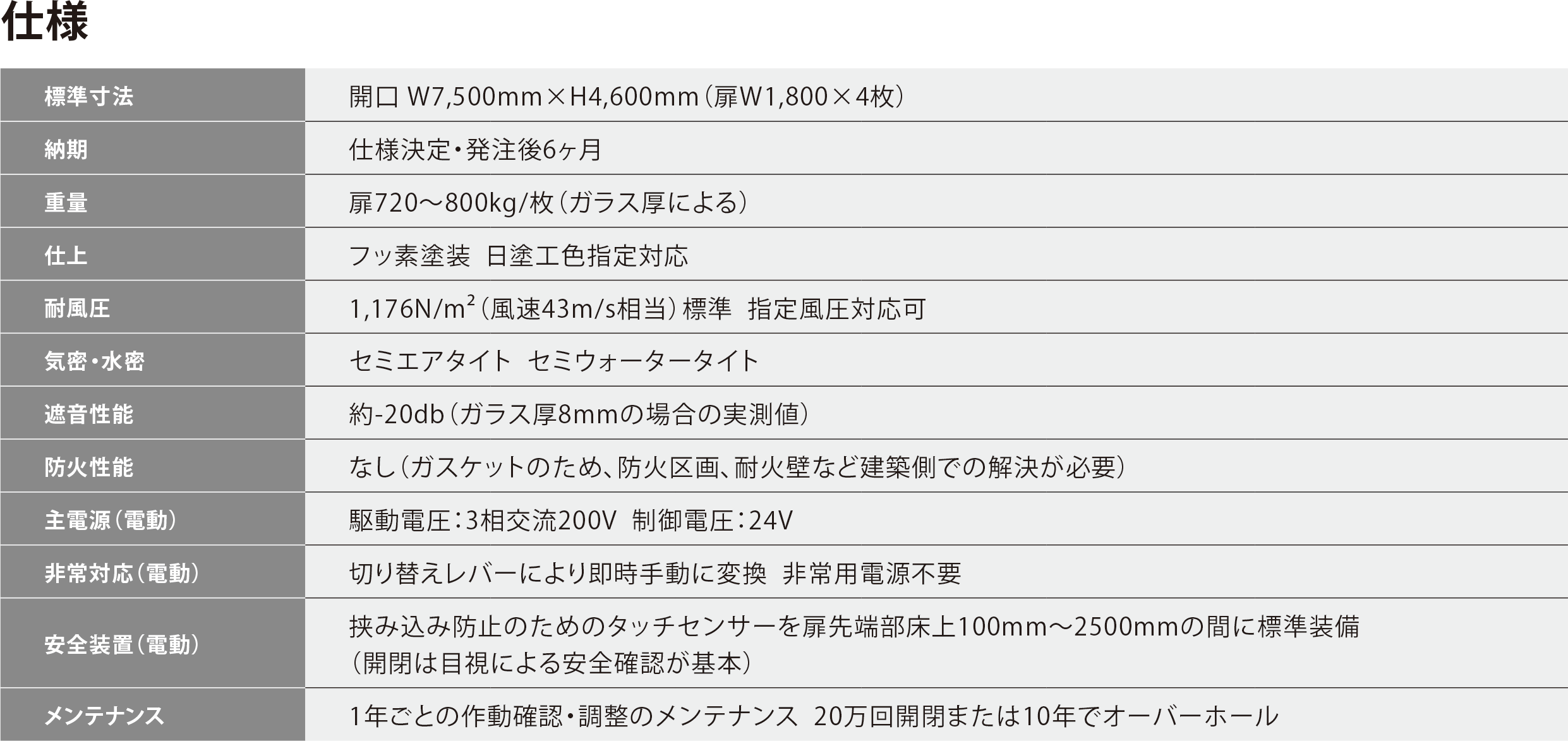

製品仕様

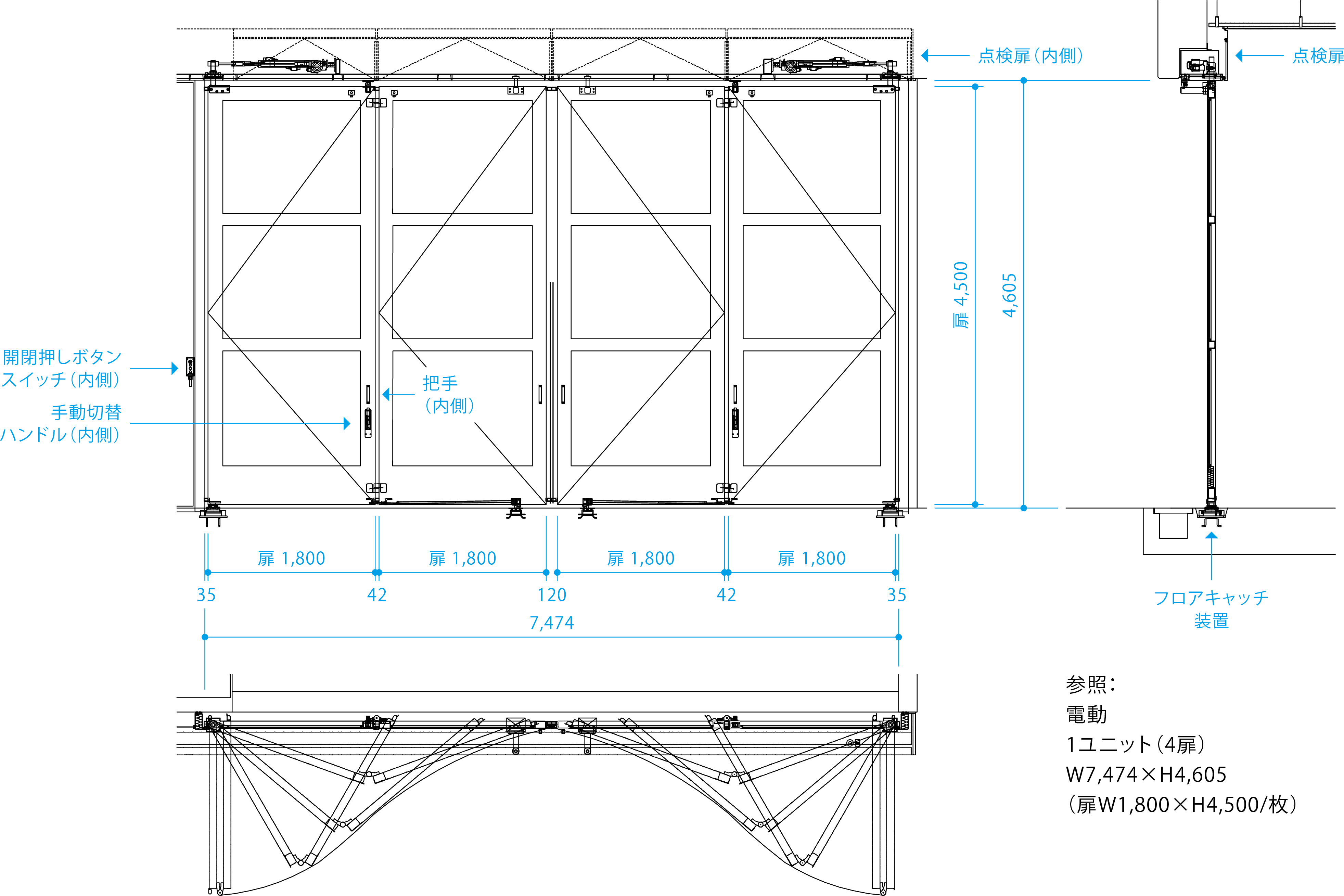

1)形式 標準タイプ寸法(W7000mm x H4200mm)

2)操作方法
           電動 パワーシリンダー駆動式・押しボタン(開・停止・閉)

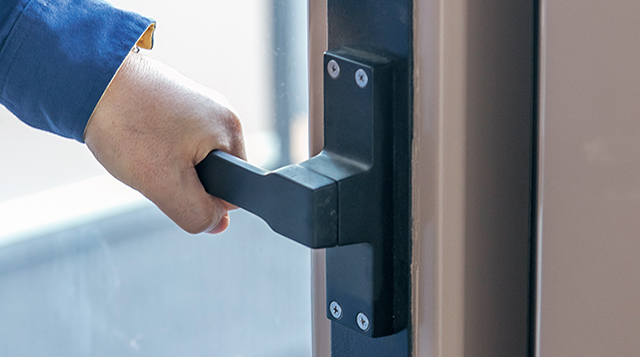

           手動 グレモンハンドル・引寄ハンドル

3)耐風圧性能  1176N/㎡(120kgf/㎡)(風速43m/SEC)

4)主材料   スチール角パイプ(80㎜x80㎜ ・シート板厚3.2㎜)

5)仕上げ  フッ素塗装

6)部品
          ①機密材(EPDM)
          ②丁番/軸(鋳鋼)
          ③ガイドローラー(スチール)
          ④引き手(ポリアミド樹脂)
          ⑤床ロック(スチール)

7)納まり寸法
           ①上部ガイドローラースペース H=300mm D=490mm以上のスペースが必要
           ②全開時の扉格納厚さ W=405mm

8)ガラス(オプション)
           ①複層ガラス(強化ガラス5mm+空気層10mm+ガラス5mm)
           ②複層ガラス(強化ガラス5mm+空気層12mm+ワイヤーガラス7mm)
           ③強化ガラス8mm
           ④フロートガラス(窓のサイズにより各種板厚で対応可能)


しゅもん 開閉動画(Youtube)

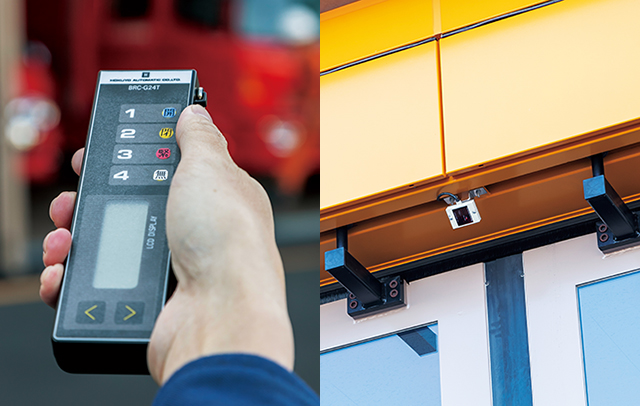

しゅもん(電動式)のオプション

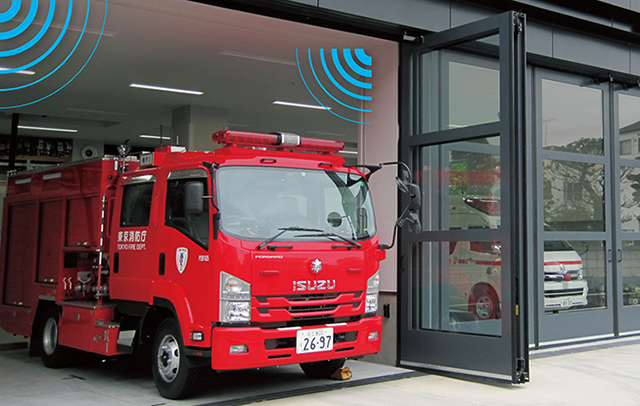

1)床センサー開閉装置
車両が到着すると床センサー(金属センサー)が感知し、自動的に扉を開きます。頻繁に出入りする場合も、車から降りることなくスムーズに通過できます。

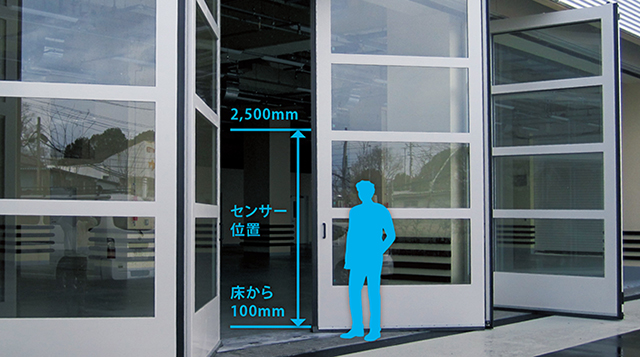

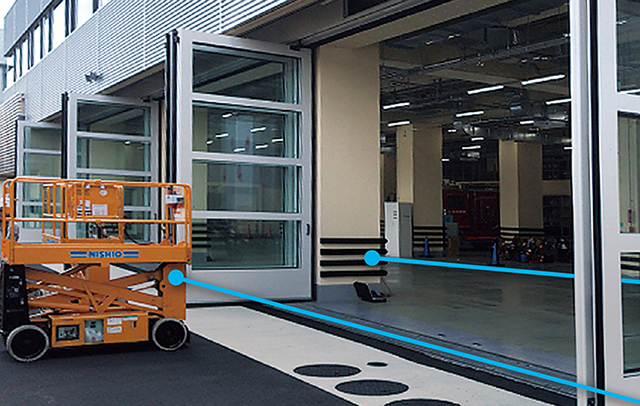

2)光線センサー安全装置
扉内外に付く「光線センサー安全装置」は車両・人の通過中は開いた状態を保ち、通過後5秒で扉を閉めます。もしも、閉まりかけた扉に駈込みしても、センサーが感知して扉を開きます。

3)開閉時のブザー音
扉の開閉時にブザー警笛を発します。

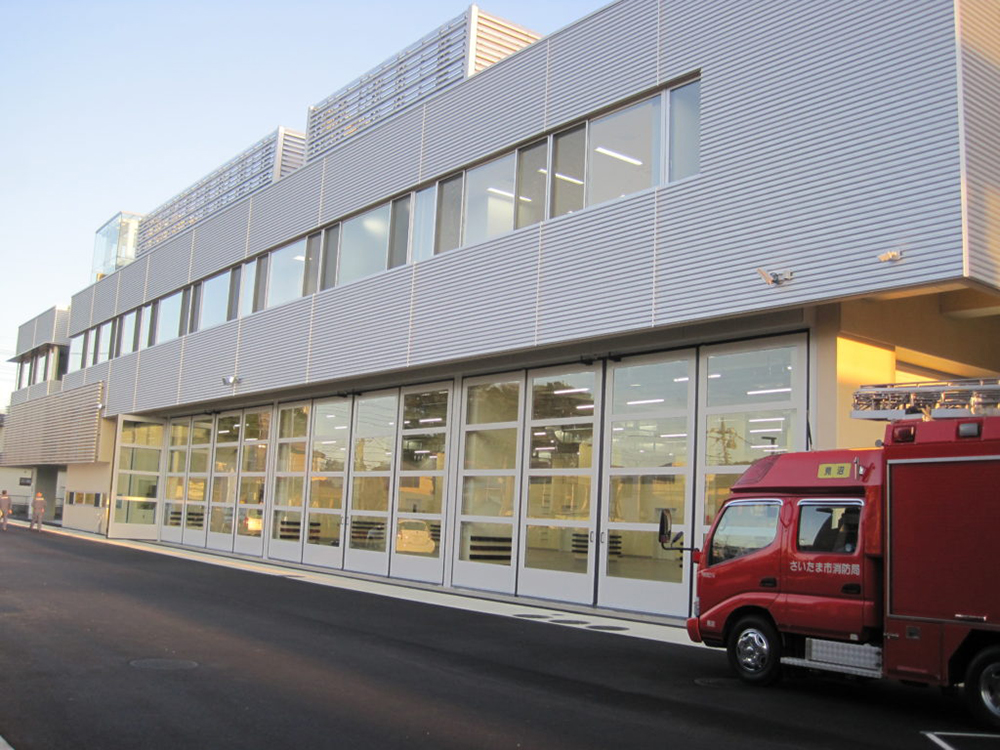

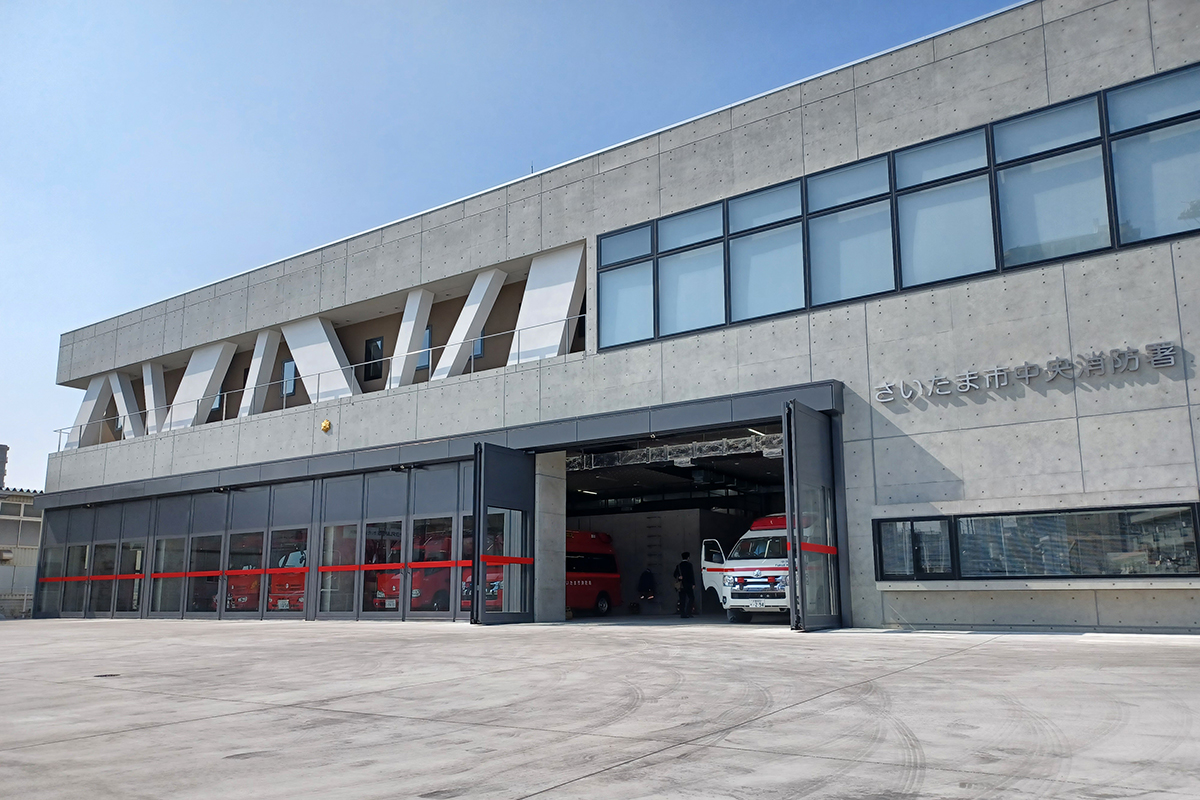

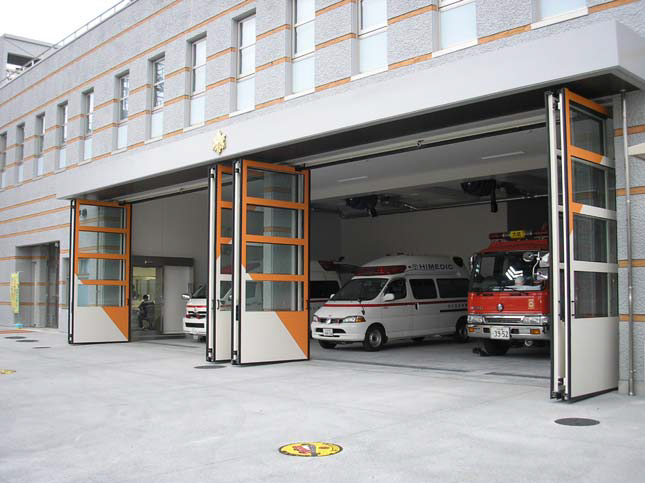

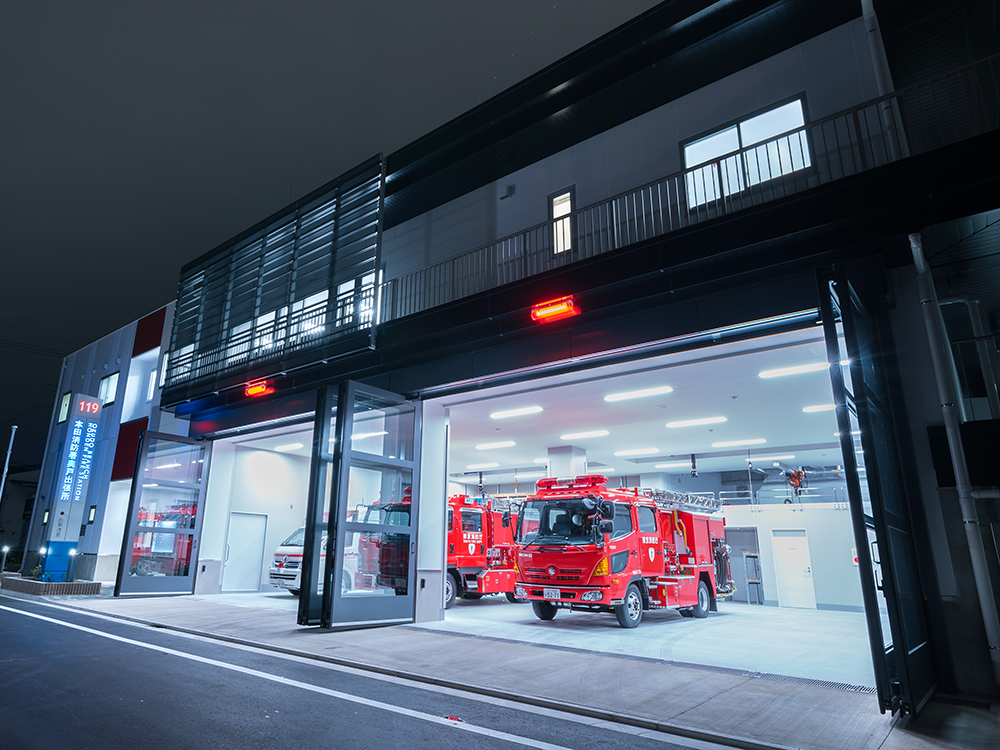

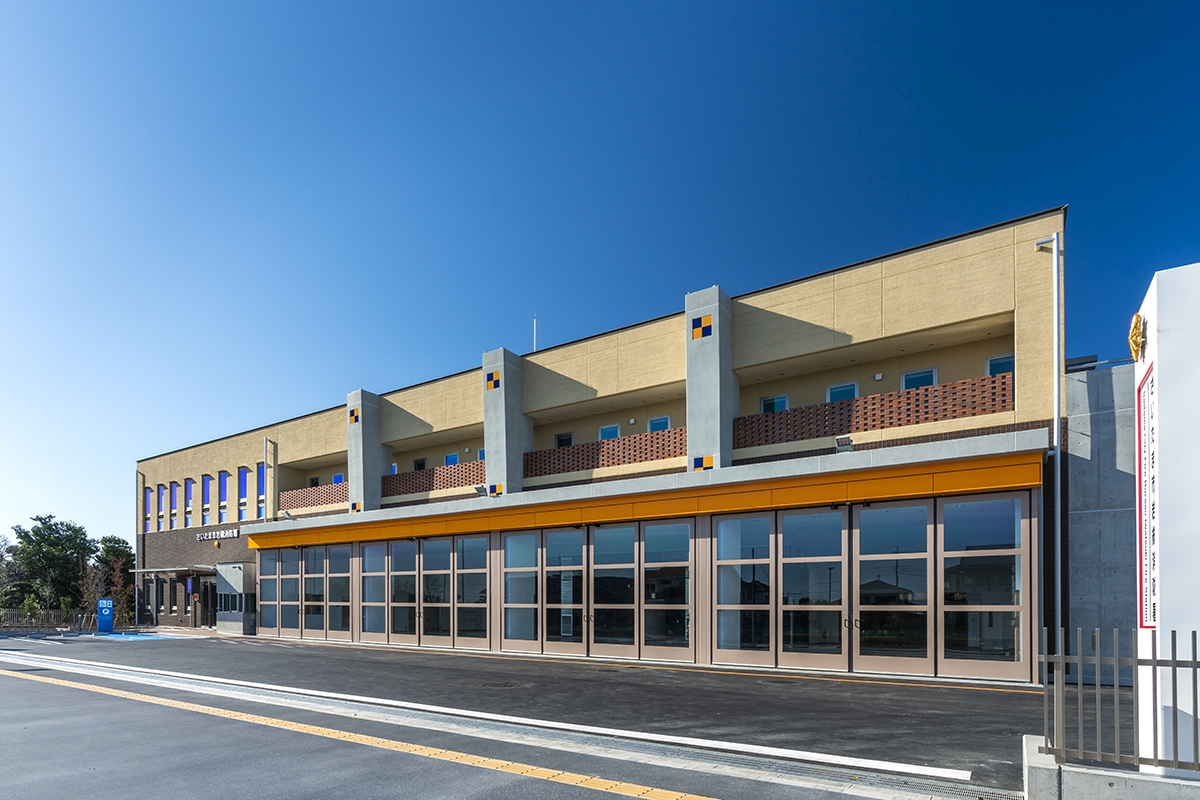

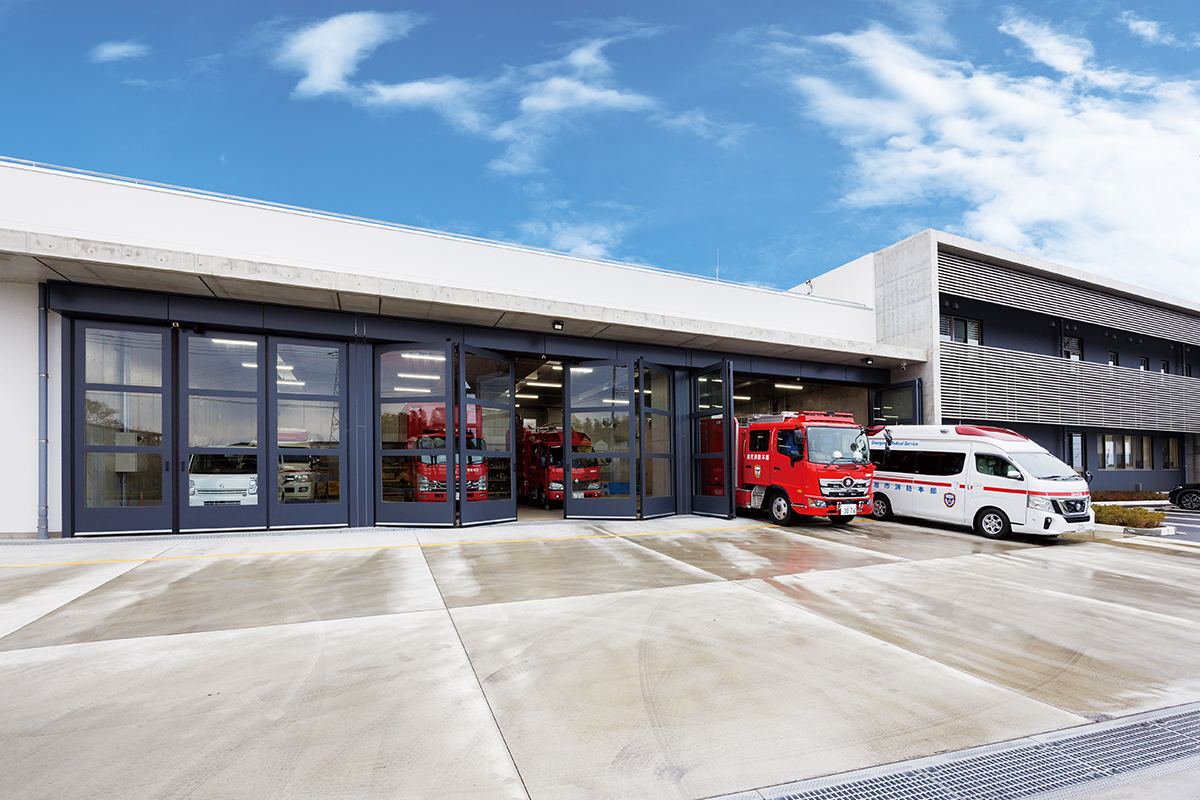

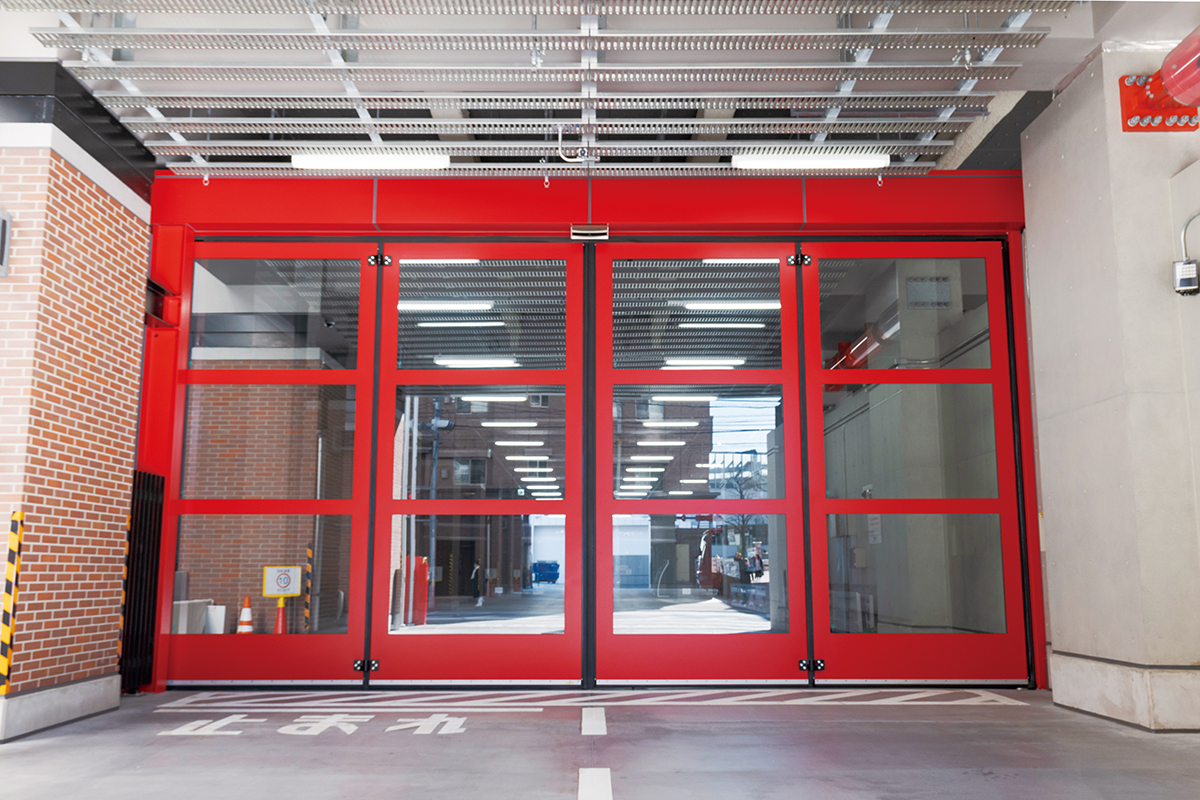

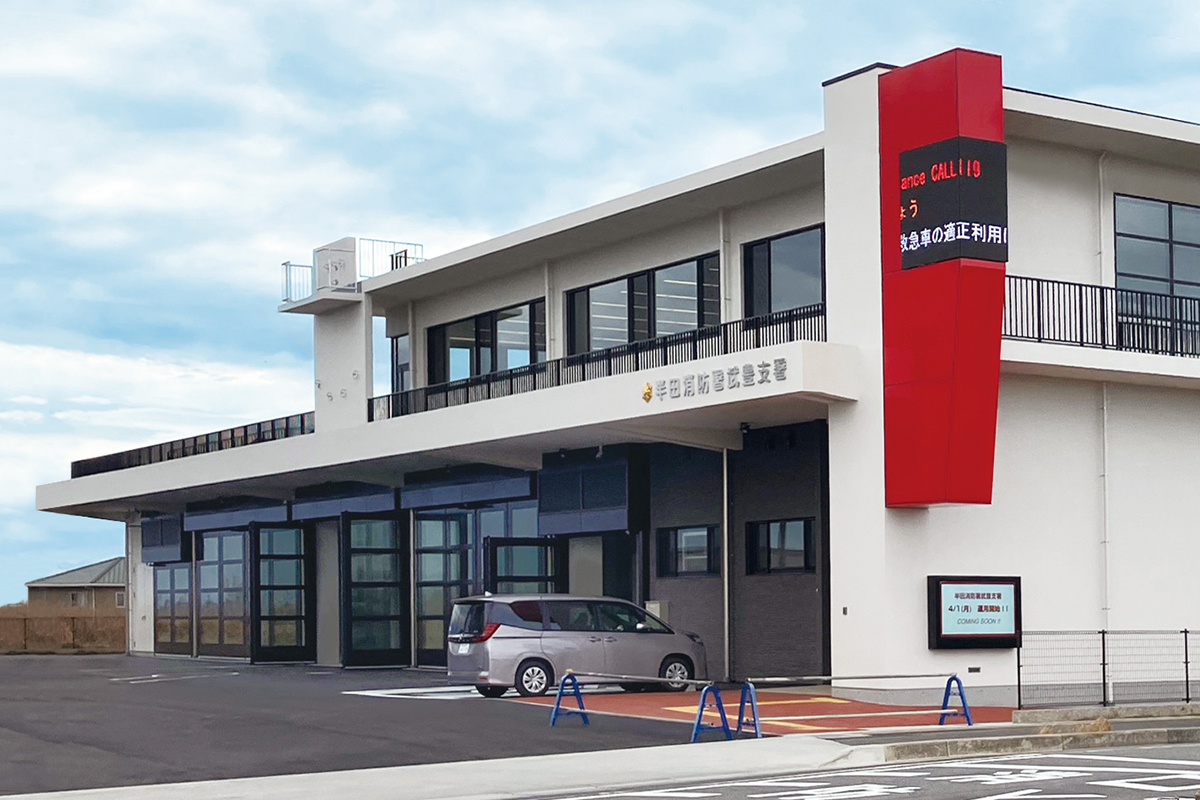

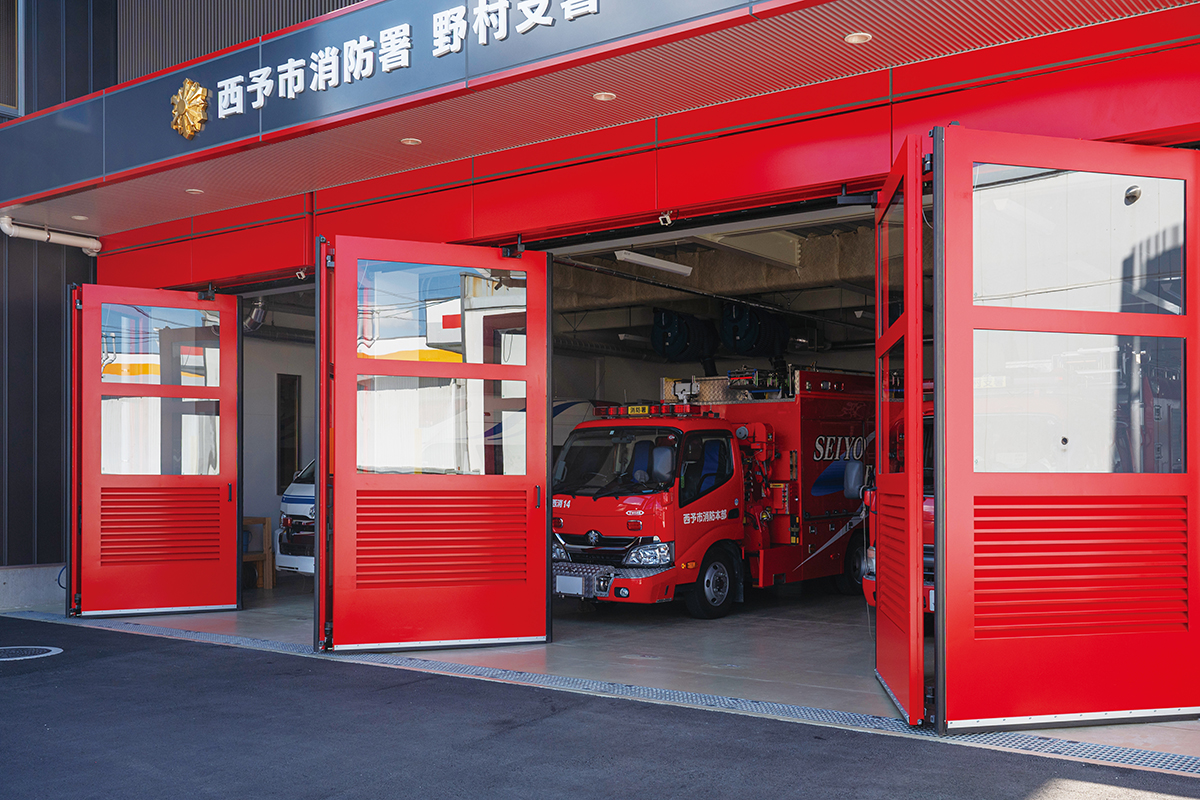

しゅもん 施工事例

ダウンロード

詳細資料

しゅもんのご紹介 (PDF:2.8MB)
※こちらの資料はお客様情報をご入力いただくことでご覧いただけます。
