沖縄こどもの国ワンダーミュージアム

沖縄こどもの国ワンダーミュージアム

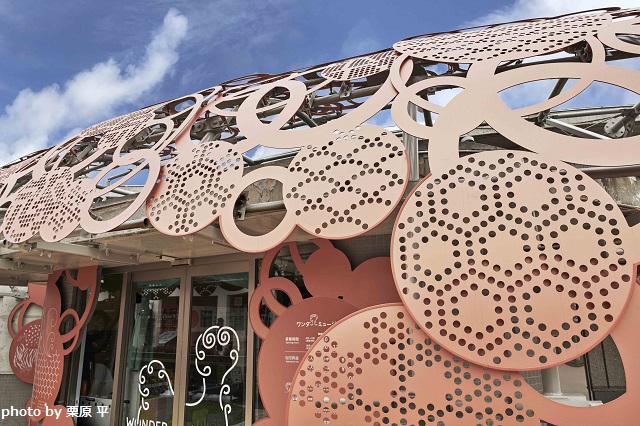

「うごらいおん」:ステンレスのレーザーカット品をカッパー色の粉体塗装で仕上げている

SUSパネル1枚1枚が様々なデザインに加工されている

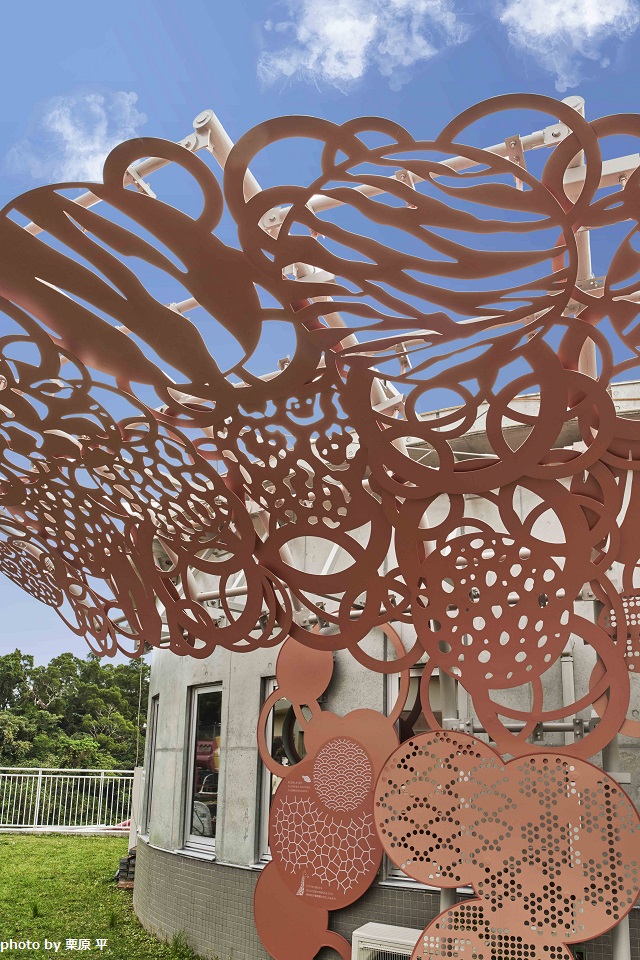

「うごらいおん」の尻尾部は庇状にデザインパネルを曲面加工している

●驚きが生まれる場所に相応しい金属モニュメント

沖縄市にある、動物園など様々な施設を備える「沖縄こどもの国」。その施設の1つである「ワンダーミュージアム」の外装ファサードを金属モニュメントで彩る改装工事に、KIKUKAWAは参画しました。
ライオンのようなシルエットを演出する外装ファサードは、日照方向によってモニュメントが作る影が動くことから『うごらいおん』と名付けられています。そこには、ワンダーミュージアムが大切にしてきたコンセプトでもあり、施設の名前の由来でもある『理解と創造は驚き(ワンダー)に始まる』をまさしく表現したもの。KIKUKAWAは3D設計技術と金属加工技術により、そんな驚きが生まれる場所を実現することに貢献しました。

●デザイナーの意図を金属加工技術で実現

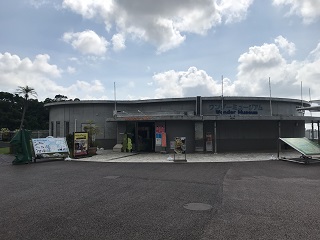

【改装前の沖縄こどもの国ワンダーミュージアムの様子】

【改装前のワンダーミュージアムの様子】

改装前は楽しさを感じない無機質な外装であることが課題であったため、本プロジェクトのデザイナーである丹青社の石河氏は、意匠に2つの意図を込めました。1つは、「ワンダーミュージアム」のコンセプト『理解と創造は驚きに始まる』の演出。2つめは、動物園の園内にある科学館という特徴を活かした、動物(アニマル)を感じることでした。
その意図は、ライオンかもしれない不思議な生き物「ワンダーアニマル」を金属モニュメントとして出現させることで表現。来園者に自然科学へのワンダーを感じさせたいとの要望と合致したものとなりました。
外装パネルは、モニュメントとしての立体的なシルエットだけでなく、ライオンと同じネコ科の動物の模様(トラ、ジャガー、ヒョウ、チーターなど)をレーザー加工切断で描写。そのパターンはハニカムやボロノイ、フラクタル*などを採用し、自然の中で「ワンダーアニマル」を観察すると見えてくる模様となっています。

*ハニカム:正六角形パターン。
*ボロノイ:母点の位置を任意に配置し、その距離に従い決められた定義にて領域を分割するパターン。
*フラクタル:一見規則性があるようで、どんなに拡大しても複雑であるパターン。

KIKUKAWAのテクノロジー – パンチング技術はこちら

●3Dモデルによる設計と打合せ

『うごらいおん』は、その形状とパネル1つ1つが異なる意匠性により、3次元の製品を設計し加工する技術に加え、理論通り設置できる必要があります。本プロジェクトはお客様によるデザイン段階から3Dモデルで検証が行われており、KIKUKAWAも3次元データにて対応。意匠の打合せから、鉄骨フレームや化粧パネルまで3Dモデルを作成しながら検討し、複雑なデザイン形成もスムーズに進めることができました。
ディテールの決定にあたっても、お客様の構造設計者との間で入念に確認をとりながら、外部仕様でのパネルの板厚、下地構成を検討。要望のデザインを実現させるための模様の配置やサイズなどを細かく調整しました。

KIKUKAWAのテクノロジー – 設計技術力はこちら

●それぞれサイズもデザインも違うステンレス加工品の集合体

およそ体高4m、体長20mの『うごらいおん』は、それぞれサイズもデザインも違う39枚のステンレス4㎜板のレーザーカット品で構成。その上、R曲げ加工を施し、最終的に3次元的に組み合わせて、1つのモニュメントとして納められています。
最大W1.5m×3m前後のライオンプレートは、カッパー色の高耐候性ポリエステル粉体塗装にて仕上げています。子供が手を触れらことのできる製品のため、レーザーカット面の安全面には特に気を使いました。
取り付ける方向的にも1枚として同じ向きのパネルが存在しないため、全ての角度を微調整できるフレキシブルな納まりにするなど、下地構成にも工夫をこらしています。

●金属メーカーとして信頼に応える技術力と対応力

「沖縄こどもの国ワンダーミュージアム外装ファサード改装工事」においては、Q(品質)はもとより、C(コスト)、D(納期)に関する顧客要求も満たすため、早期計画を実施。事前に、現地の視察と既存躯体の実測を丁寧に行い出来る限りの調整を行いました。沖縄という島国のためフェリー輸送で対応する関係上、シビアな工程も予定通り対応できました。
モニュメントのようなデザイン性の高い外装パネル、さらに3D図による立体形状を製作できるメーカーとして、お客様よりお声がけ頂いたプロジェクト。その信頼にお応えできたことと、アート的な公共事業に携わることができ、喜ばしく思っております。

品名・施工個所 材質 仕上げ・加工
外装
「うごらいおん」モニュメント
ステンレス 高耐候性ポリエステル粉体塗装
レーザーパンチング
3D-CAD
建物名称沖縄こどもの国ワンダーミュージアム
施主沖縄市
設計株式会社 丹青社
施工株式会社 丹青社
竣工2020年
建設地沖縄県沖縄市
