ファインパンチング

ファインパンチング*は無数の微細なパンチングを施した金属パネルです。建物の外壁や窓ガラスの外側に一枚かぶせる外装スクリーンとしてご使用いただけます。

多彩な仕上げラインアップにより、メタリックで都会的な表情も、自然素材になじむナチュラルな質感も、どちらも演出できる製品です。

*ファインパンチング:商標登録第6649454号

製品の特長

●パターンや納まりを規格化することで検討時間を短縮
●直径3㎜,4㎜の微細なパンチング
●意匠やシーンに応じた多彩な仕上げラインアップ
●内外の明暗差により可視方向別にイメージが変化
●日除けルーバーとしての使用で
 室内の空調負荷軽減が期待できる
●オプションの4種類のウェーブ形状との組合せにより
 ランダムなファサードを形成

▲お客様情報をご入力ください。

お気軽にお問い合わせください。 047-492-2014 受付時間 9:00-17:00 [ 土・日・祝日除く ]

お見積・納期のご相談はこちら

お問い合わせフォーム

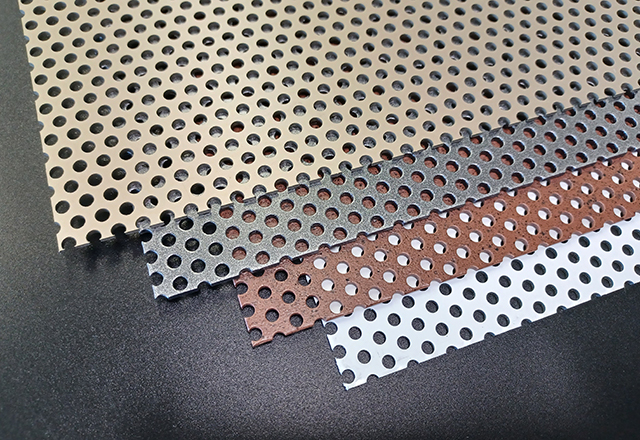

仕上

標準色
スタンダード仕上

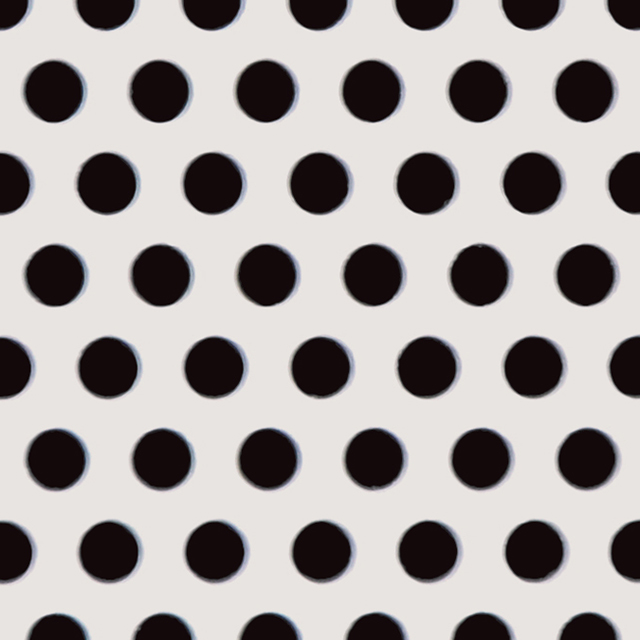

ホワイト(粉体塗装)

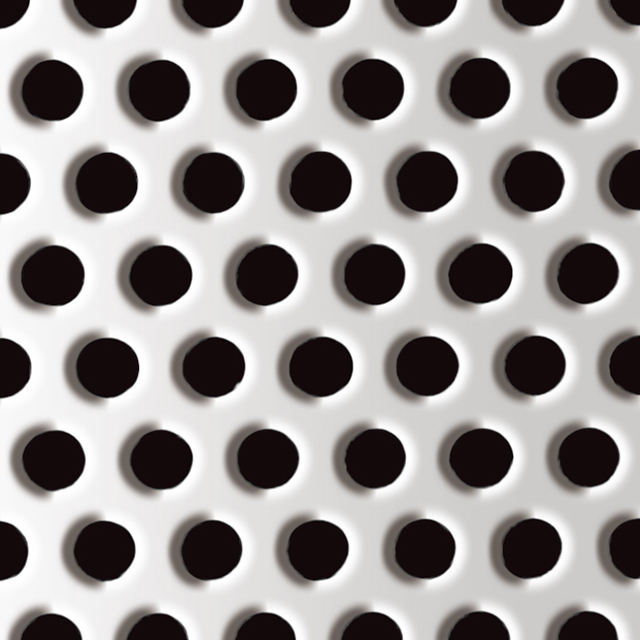

シルバー(アルマイト)

メタリック
都会的な表情をつくり出す質感

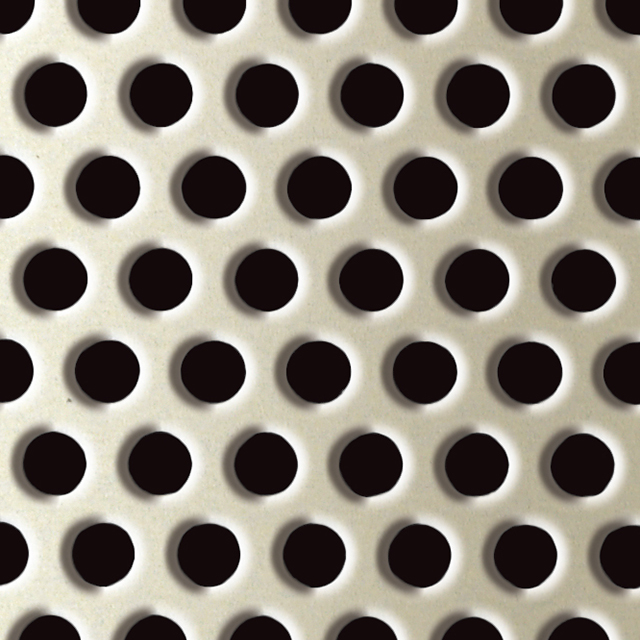

ステンカラー(二次電解着色)

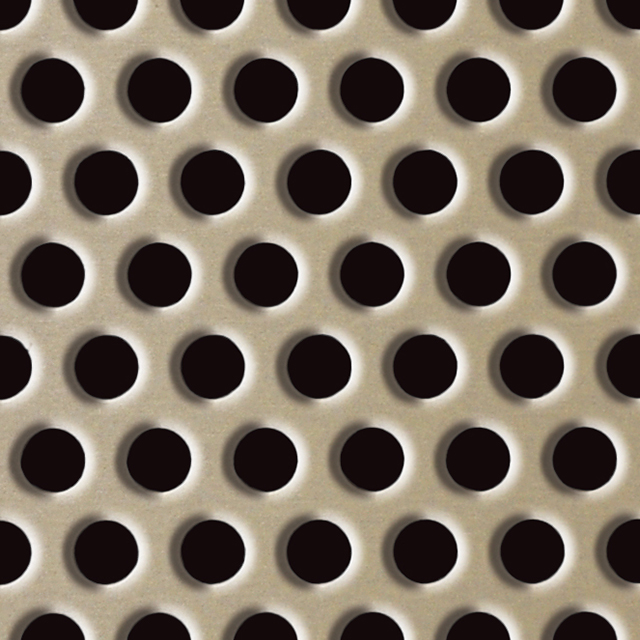

オークルカラー(二次電解着色)

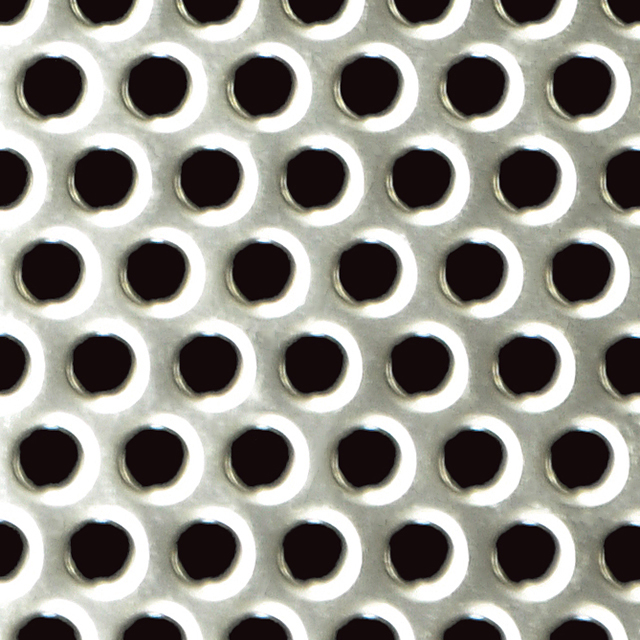

ステンレスBA(鏡面に近い光沢)

風合色
木や石など風景になじむ質感

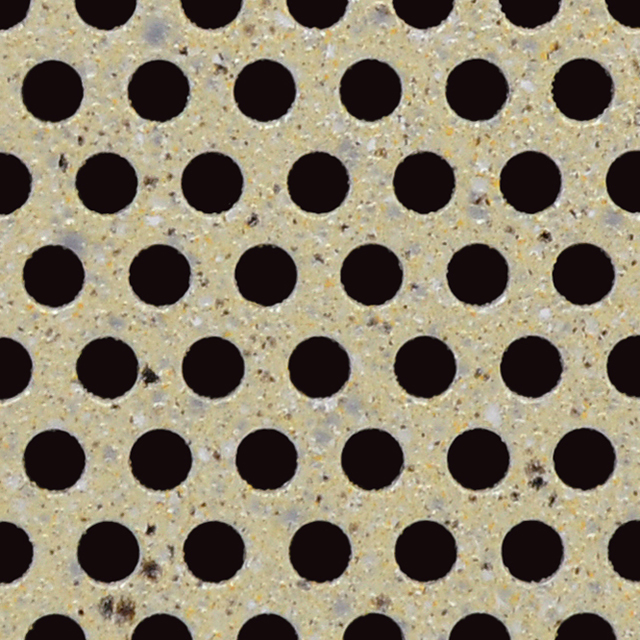

サンド
(砂壁風の特殊粉体塗装)

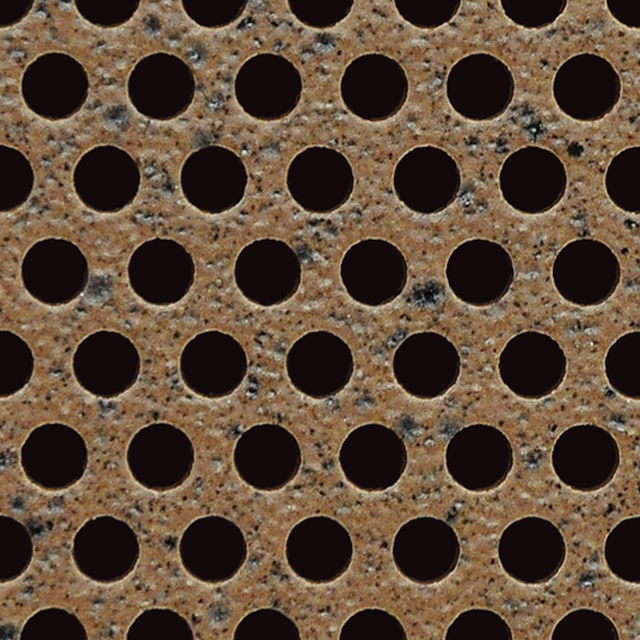

ラスト
(鉄錆風の特殊粉体塗装)

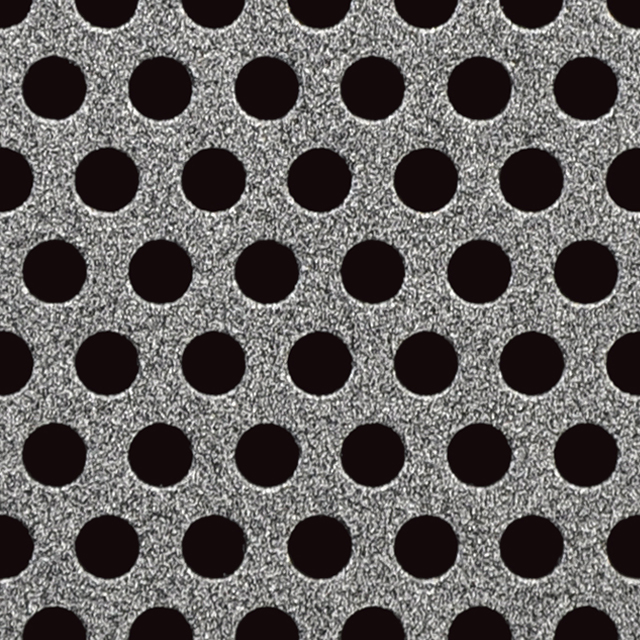

ガンメタ
(光沢のある暗灰色の粉体塗装)

材質

アルミ2.0t(BA仕上のみSUS1.0t)

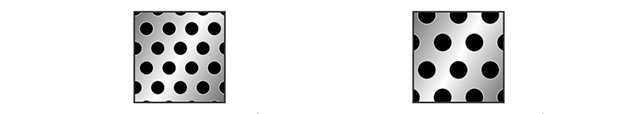

パンチング径

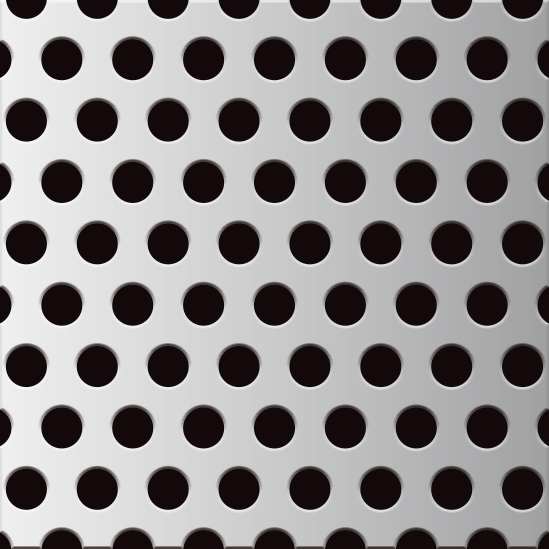

⌀=3㎜

微細なパンチングでなめらかな表面を実現
(開口率32.6%)

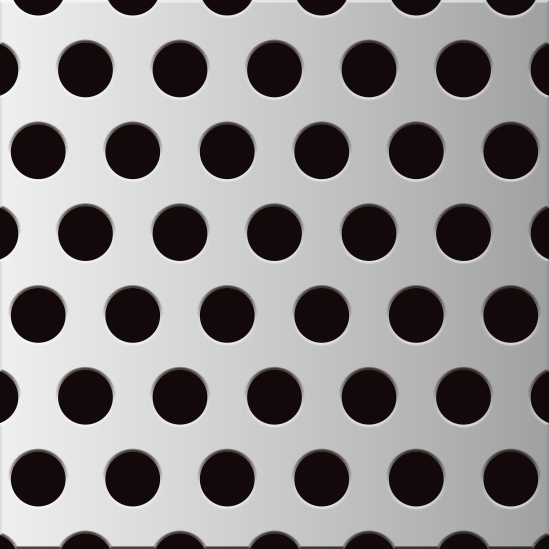

⌀=4㎜

細かい孔径ながら、パンチングの表情を全面に表出
(開口率29.6%)

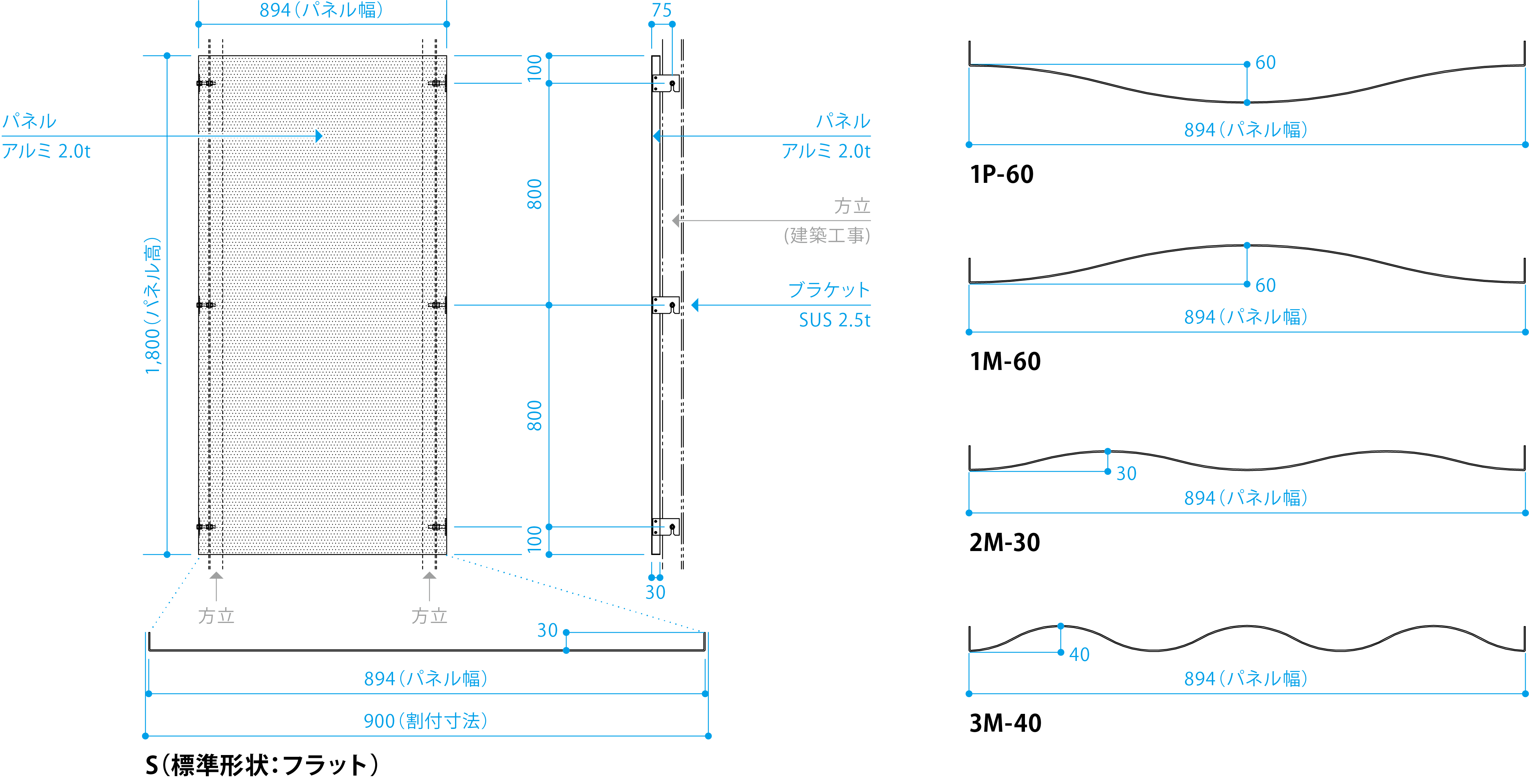

製品納まり

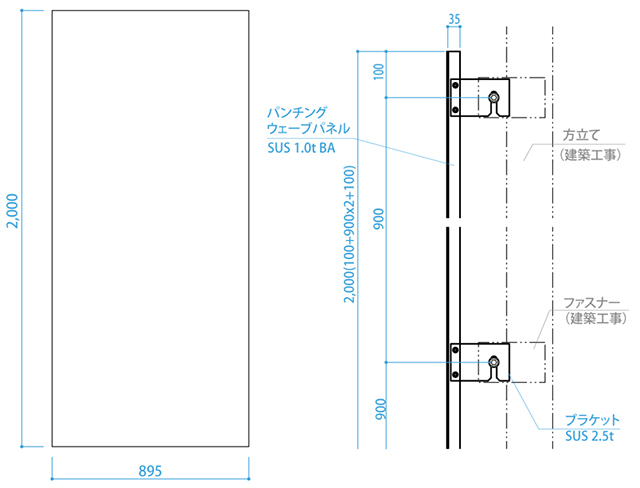

ファインパンチング納まり図
▲クリックして拡大

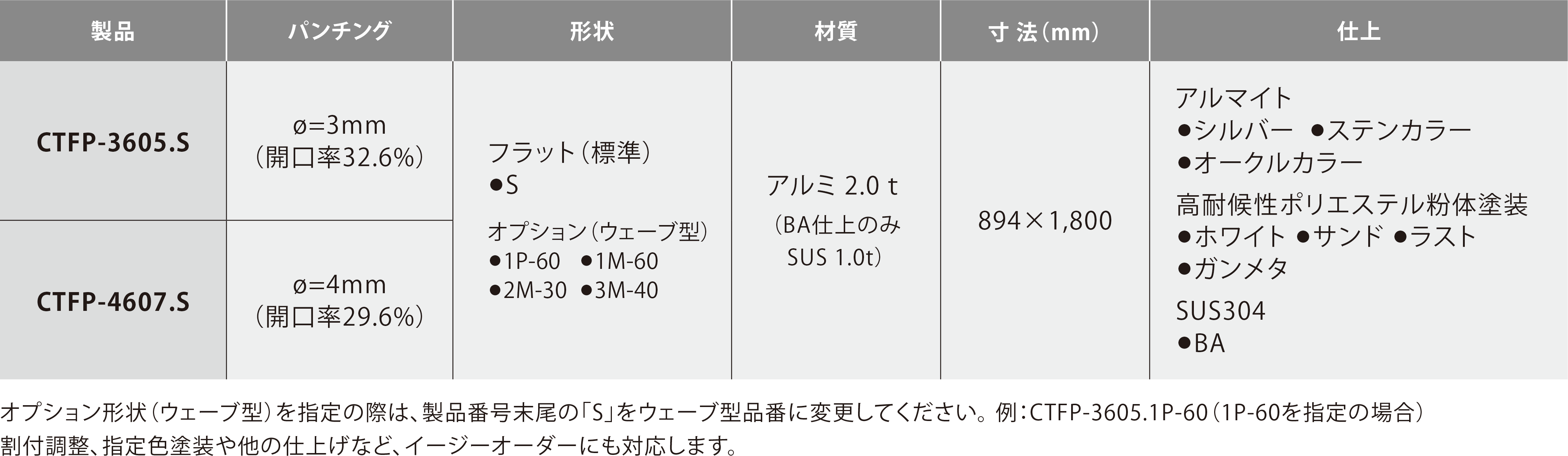

製品仕様

▲クリックして拡大
▲お客様情報をご入力ください。

お気軽にお問い合わせください。 047-492-2014 受付時間 9:00-17:00 [ 土・日・祝日除く ]

お見積・納期のご相談はこちら

お問い合わせフォーム

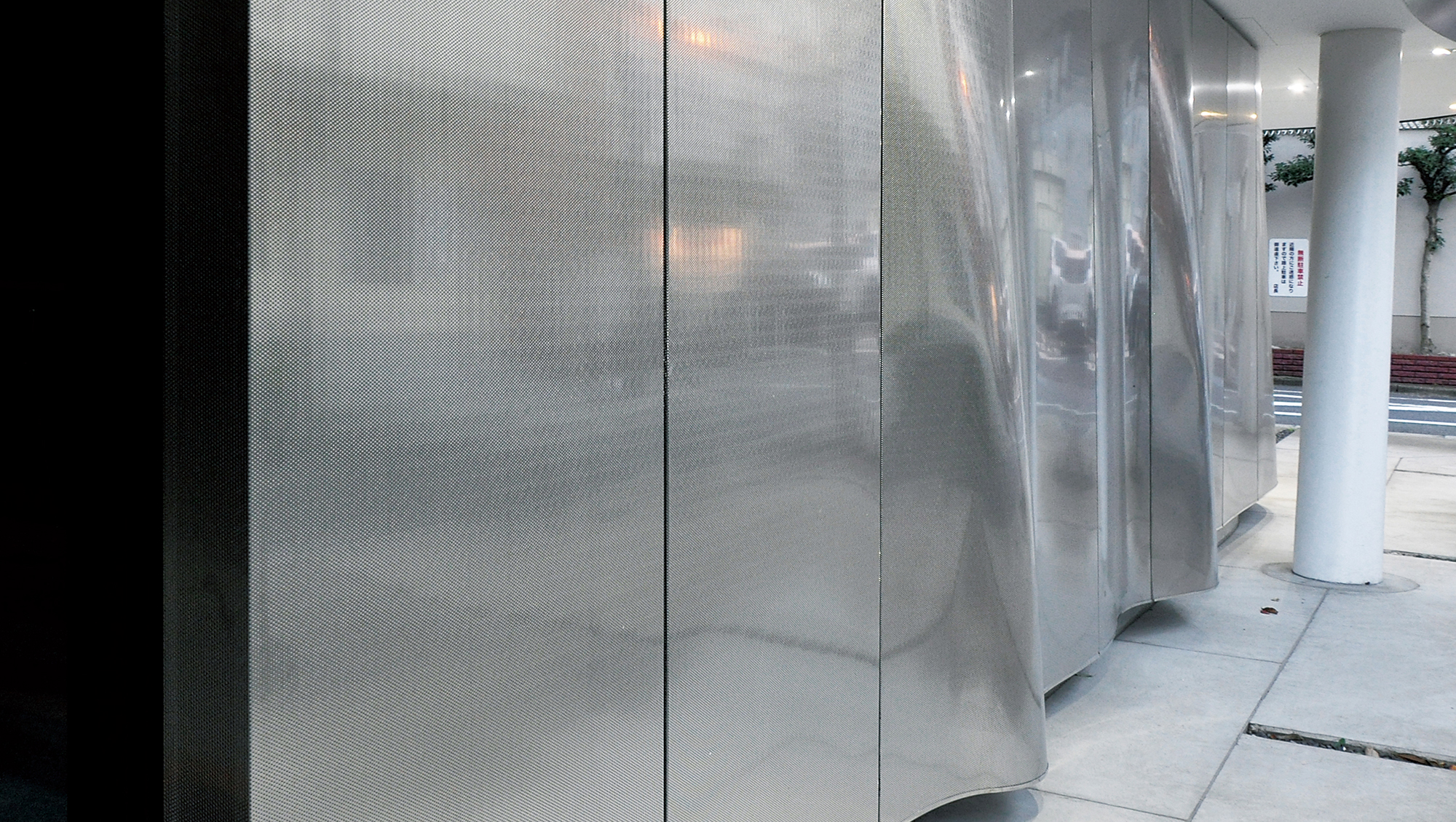

施工イメージ

▼写真をクリックして拡大

ファインパンチング施工事例
外観(BA仕上)
ファインパンチング施工事例
内観(BA仕上)
ファインパンチング施工事例
日中(BA仕上)
ファインパンチング施工事例
薄明時(BA仕上)

パンチングパネル オーダー事例

KIKUKAWAでは、標準製品「ファインパンチング」だけでなく、フルオーダーでのパンチングパネルの製作・施工実績も多数ございます。オリジナルのデザインを実現したい方も、ぜひご相談ください。

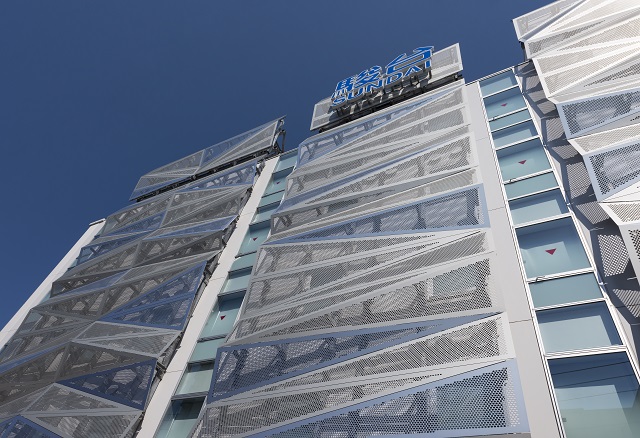

駿台予備学校柏校
パンチングパネル

ダイヤのようなブリリアンカットがテーマのアルミ外装パネル。最大H1450㎜×L6000㎜の長尺三角形パネルに、φ30㎜の丸穴加工が施されています。パンチングにより室内への採光を確保しました。

詳しくはこちら

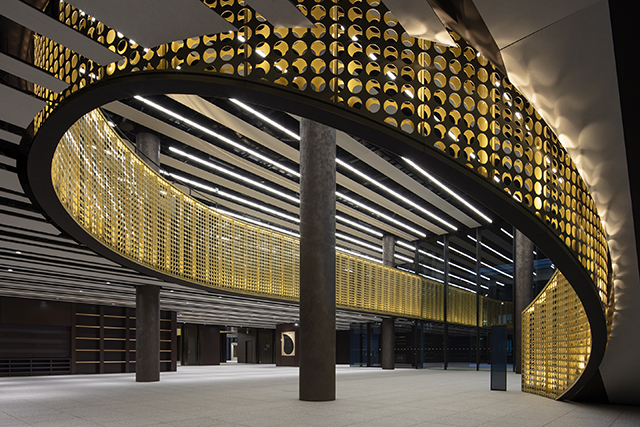

大正大学8号館
パンチングパネル

仏教に由来する「七宝文様」を2枚重ねのスチールパンチングパネルで表現。φ100㎜と大きめの丸穴加工です。三次元形状でせりあがる螺旋階段もパンチング形状を崩さずに実現しています。

詳しくはこちら

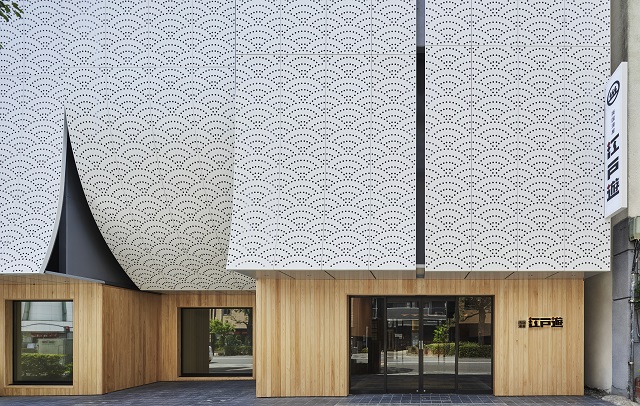

両国湯屋 江戸遊
パンチングパネル

風でめくれる「のれん」をイメージしたアルミ外装パネル。φ30㎜の細かい丸穴で、「青海波」という伝統柄を描き出しています。このようなデザインパンチングパネルのご相談も承っています。

詳しくはこちら

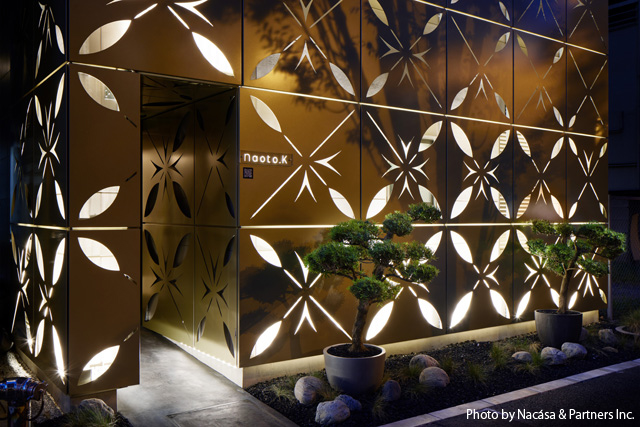

錦町2-1ビル
パンチングパネル

行燈をイメージした店舗外装。店内の明かりがもれて幻想的な雰囲気を演出します。丸穴のパンチング加工だけでなく、このようにレーザーカットでデザインパンチングを実現する方法もあります。

詳しくはこちら
