VERITAS EIFUKUCHO

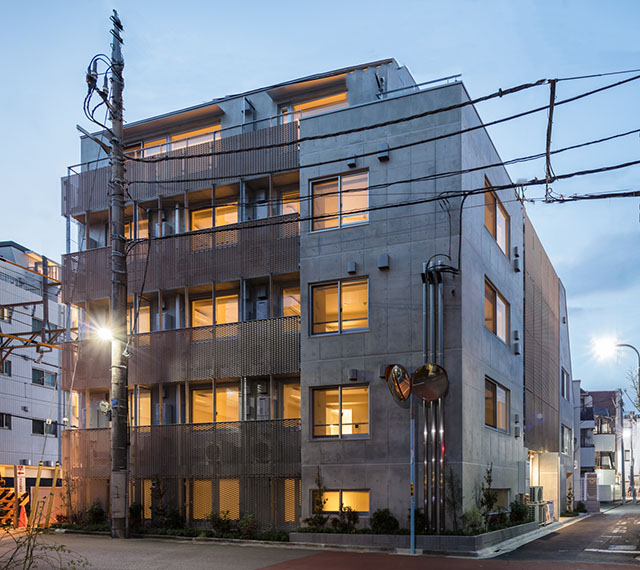

南西から見た夕景。室内の照明光が街にこぼれている。

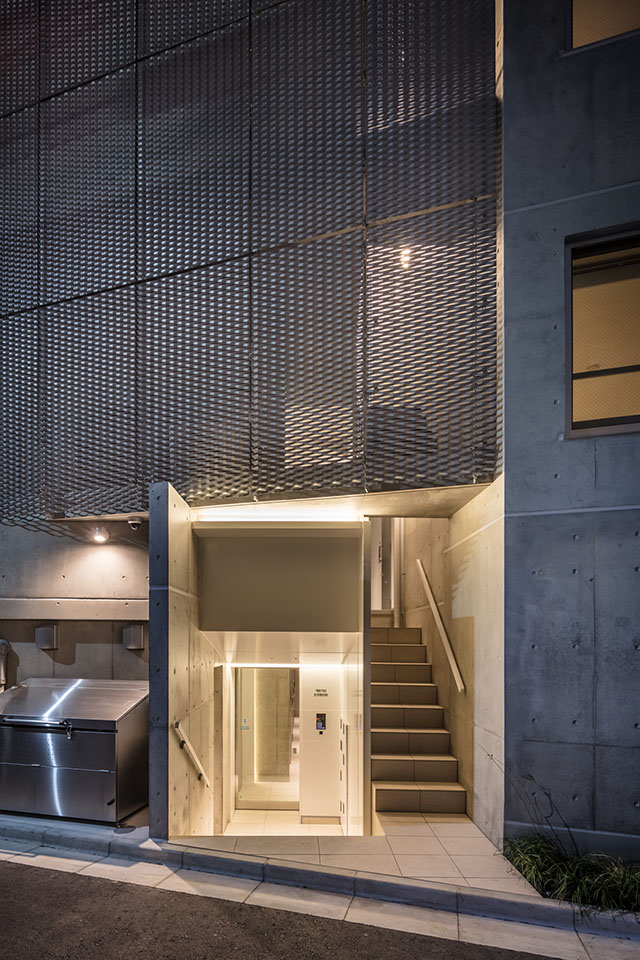

西面2~4階のエキスパンドメタル外装は下端部もすっきりとした納まり。

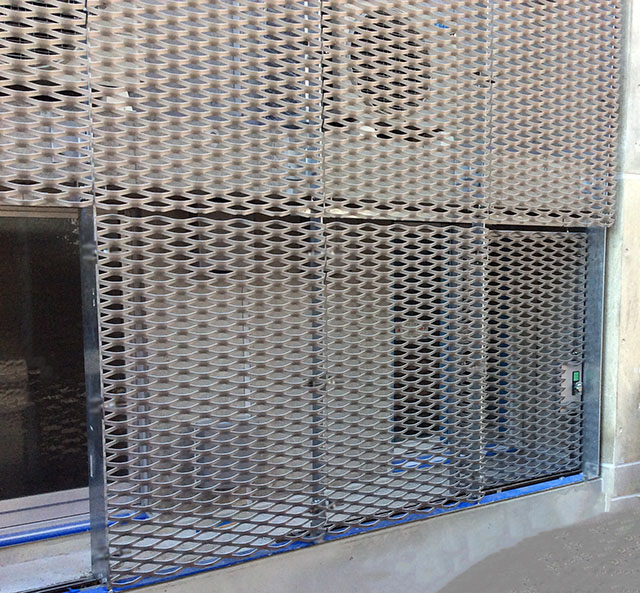

南面1階に非常用引き戸を施工した様子。

建物用途
製品用途
材質
金属加工技術
金属表面仕上

●集合住宅に開放感をもたらすエキスパンドメタル・ファサード

東京都杉並区、京王井の頭線・永福町駅から徒歩2分ほどに位置する「VERITAS EIFUKUCHO」は、単身者向け住戸を中心とした集合住宅です。
ファサードは敷地の横を通る京王線とのつながりを意識したデザインとなっており、KIKUKAWAはエキスパンドメタルの外装工事に参画しました。
サービスバルコニーや階段室などのコンパクトな空間に「開放感のあるエキスパンドメタル」をご採用頂き、光や風を通す心地よい住まいづくりに貢献しています。

●オーダー割付の繊細な外装パネル

エキスパンドメタルの外装パネルは、建物の南面バルコニーと東面外装を合わせて約100㎡あり、パネル割付は幅532~1064㎜×高さ905~1950㎜と様々です。躯体形状や居室の間仕切りに沿った割付を検討し、パネル寸法をミリ単位で切断・管理することで、均一のとれた開口部に仕上げています。また、南面ではパネル間の縦目地を6㎜と最小限にし、意匠的にバルコニーの連続性を保っています。
躯体に固定できる位置に合わせて、各パネルの取付金物の位置を変えて調整しているため、パネルタイプは35種類に及びました。パネル寸法や穴あけ位置の異なる全種類のパネル図を作成することにより、多種類の製品を製作から取付まで管理しています。
東面には、躯体面に対して約20度斜めに角度を振ったパネルがありましたが、取付下地に精密な角度の曲げ加工を施して、精度良く納めています。

●視線を遮り自然光を採り入れる、機能的なエキスパンドメタル

エキスパンドメタルはKIKUKAWAの標準建材CTKEX-D152(開口率57%)を使用しています。3㎜厚のアルミ材に独自の刻み幅で立体感をもたせているため、メッシュの向きによって視線や日射の透過方向が変わるのが特徴です。今回は、下方にある前面道路からの視線を遮り、上方からの自然光を取り込みたいというお客様のご要望をもとに、メッシュの目の方向を決めています。
仕上げには粉体塗装を採用し、塗装の膜厚でエキスパンドメタル小口のバリを抑えるようにしています。いくつか仕上げ見本を製作した中から、光沢感が控えめで風景にも馴染むシルバー色が選ばれました。このようにKIKUKAWAでは、標準建材のオーダー寸法やオーダー仕上げにも対応いたします。

KIKUKAWAの標準建材 – エキスパンドメタル スクリーン
KIKUKAWAのテクノロジー – エキスパンドメタル

●意匠に統一感を生むエキスパンドメタル引き戸

お客様から「南面1階に非常用の引き戸を設置する必要があるが、上階との意匠は統一したい」というニーズがあり、エキスパンドメタルを面材に使用した引き戸を製作しました。
幅912㎜×高さ1350㎜の引き戸は3枚あり、特に2.3㎜厚のスチール材から成る扉枠について、非常時に開放可能な機能を備えるために納まりを工夫しています。設計・製造部門が連携することでスムーズに開閉する引き戸を製作しました。

●豊富な実績に基づく設計・製作・施工

KIKUKAWAではこれまでにエキスパンドメタルの施工実績が数多くあります。本プロジェクトの設計段階では、お客様が実際に東京都内の施工事例を訪問してくださり、エキスパンドメタルの意匠や機能ついて理解をより深めて頂けました。また製作風景や屋外のモックアップを見ることができる工場見学の機会をご用意し、品質に関してもお客様から信頼を頂いています。

集合住宅へのエキスパンドメタル施工事例について、詳しくはこちら

品名・施工個所 材質 仕上げ・加工
エキスパンドメタル外装 アルミ エキスパンドメタル
粉体塗装
エキスパンドメタル引き戸 面材:アルミ
扉枠:スチール
面材:エキスパンドメタル
粉体塗装
建物名称VERITAS EIFUKUCHO
施主株式会社M&Hアセットマネジメント
設計窪田建築都市研究所有限会社
施工神興建設株式会社
竣工2022
建設地東京都杉並区
