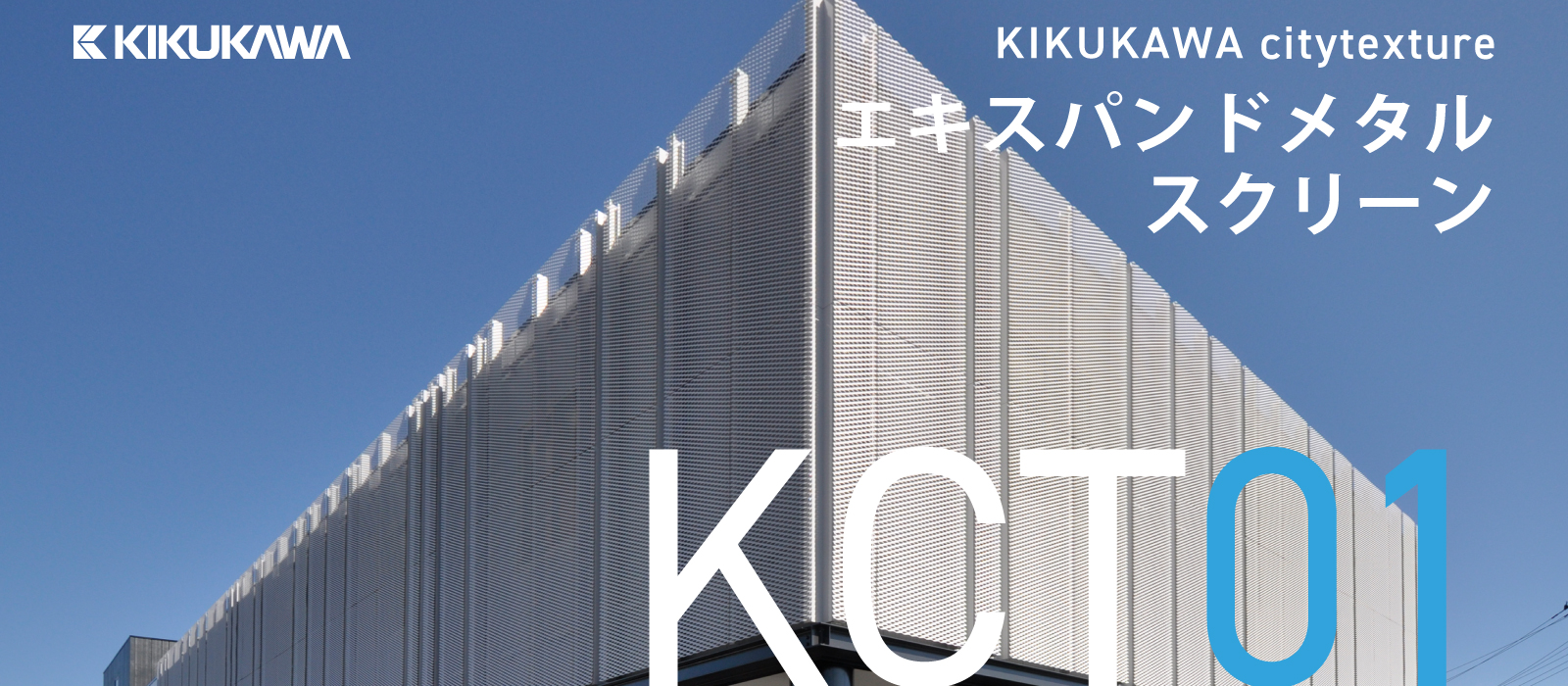

エキスパンド・メタル スクリーン

軽やかでありながらシャープな印象を持つエキスパンドメタル。開放感と適度な遮断性があり、日射や視線を遮るのが特長です。

建築内外装用として新たにエキスパンドパターンを設計し、パネルを標準サイズ化することで、さらにコストダウンを実現。また、基準となるファスニングシステムを開発して施工性も大幅に向上させました。

施工事例

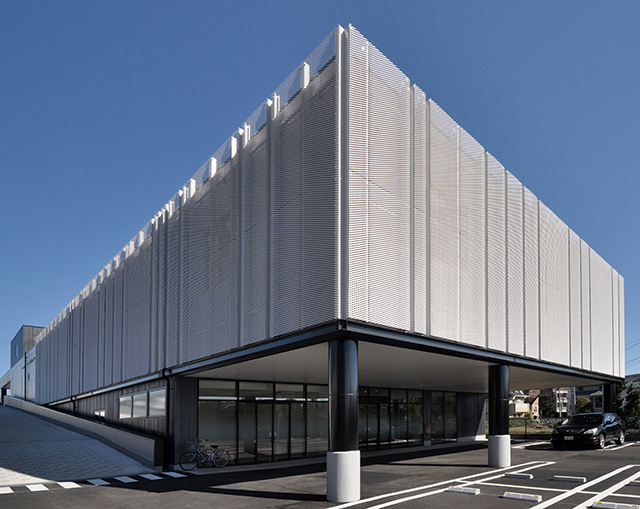

標準品 D99 粉体塗装仕上げ
(福島県本宮市)

標準品 D203 粉体塗装仕上げ
(広島県広島市)

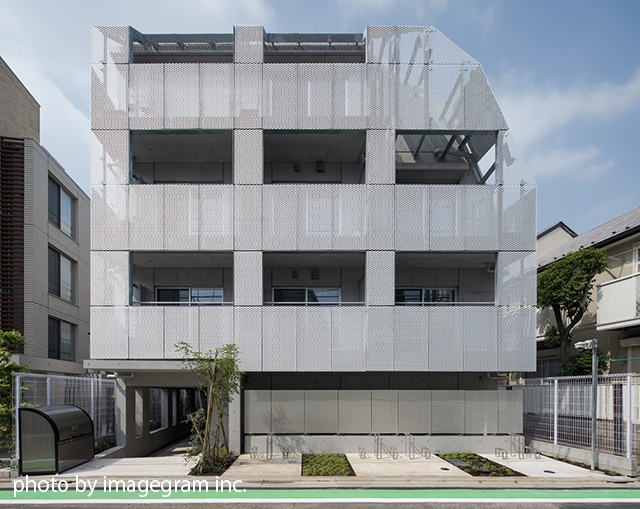

標準品 D76 アルマイト+クリア仕上げ
(東京都世田谷区)
詳しくはこちら

標準品 D99 粉体塗装仕上げ
(東京都西東京市)
詳しくはこちら

お気軽にお問い合わせください。 047-492-2014 受付時間 9:00-17:00 [ 土・日・祝日除く ]

メールでのお問い合わせはこちら

お問い合わせフォーム

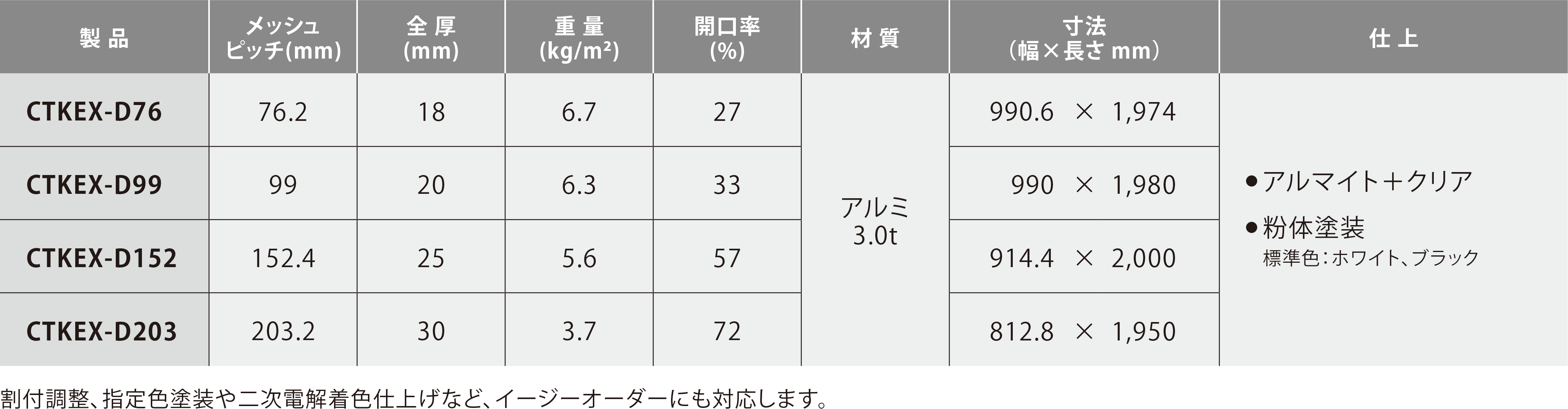

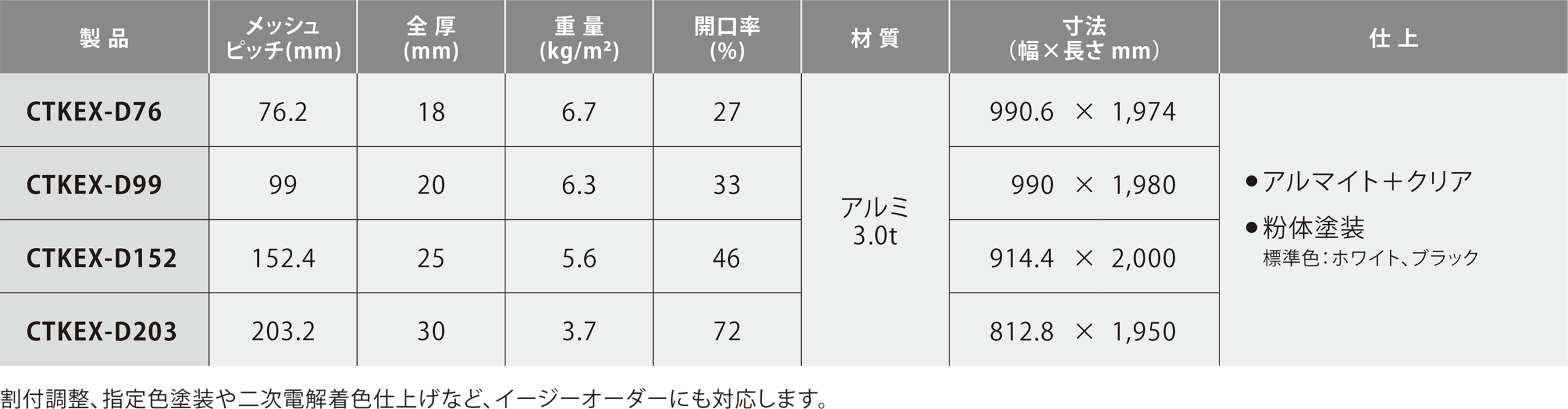

製品ラインナップ

CTKEX-D76
CTKEX-D99
CTKEX-D152
CTKEX-D203

製品仕上げ(3種類)

アルマイト
+クリア
アルミニウムの表面に、非常に硬質の酸化アルミニウム皮膜を人工的に作ることによって退色性と対磨耗性を向上させ、美観性能も伏せて高めています。

粉体塗装
凹部への塗着性が高く、エキスパンドメタルのような複雑な形状をしている金属への塗装に適しています。厚膜塗装が容易なため、溶剤系塗料と違い重ねる必要なく、耐食性・耐薬品性に優れた被膜が得られます。

二次電解着色
+クリア
陽極酸化皮膜の微細中に、電気化学的にスズやニッケル溶解槽で二次電解を行い、その金属を析出させてアルミニウムの表面に着色を行う処理方法です。塗膜の均質性が高く、耐候性や耐食性に優れ、屋外使用でも脱色しません。

【NEW】「Black Line」 シリーズ

「KCT01:エキスパンド・メタル」に、「Black Line(ブラックライン)」シリーズが新登場。黒のエキスパンド・メタルで、より印象的な外観を形成できます。

アルミ 粉体塗装(艶消し)
高耐食鋼板

基準パネルサイズ

  • 製品の種類によって、標準パネルサイズが異なります。
  • 標準以外のサイズは、特注で対応いたしますのでご相談ください。→お問い合わせ
ラインナップロング/ショートパネル巾パネル長さブラケット数
CTKEX-D76 ロングタイプ9881,9748
ショートタイプ9889664
CTKEX-D99 ロングタイプ9901,9808
ショートタイプ9909684
CTKEX-D152 ロングタイプ9122,0008
ショートタイプ9121,0004
CTKEX-D203 ロングタイプ8121,9508
ショートタイプ8129754

製品納まり

ロングタイプの外壁標準納まり

製品仕様

エキスパンドメタル
材質アルミニウム 3.0mm厚
仕上げ粉体塗装 / アルマイト+クリア / 二次電解着色

※「Black Line」シリーズには高耐食鋼板もあります。

取り付け金物
材質ブラケット:ZAM3.2t
ファスナー:ZAM4.5t
ボルト・ナット:SUS M10~
リベット:SUS
仕上げ無仕上げ

ダウンロード

パンフレット
施工事例集

エキスパンド・メタル 施工事例集 (PDF:6.2MB)
※こちらの資料はお客様情報をご入力いただくことでご覧いただけます。

図面

KCT01:エキスパンドメタル・スクリーン (ZIP:4.7MB)
※こちらの資料はお客様情報をご入力いただくことでご覧いただけます。
