資生堂那須工場

資生堂那須工場:エントランス

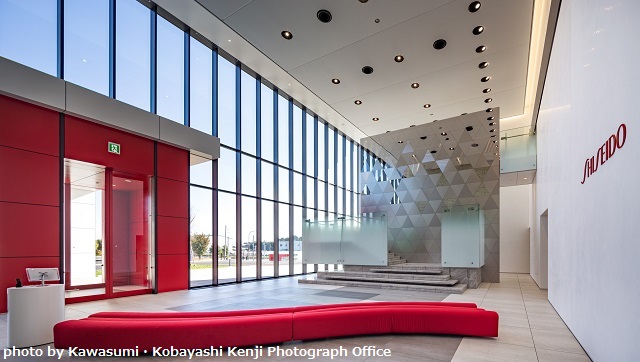

エントランスの様子:ステンレス装飾壁が来場者をお出迎えする

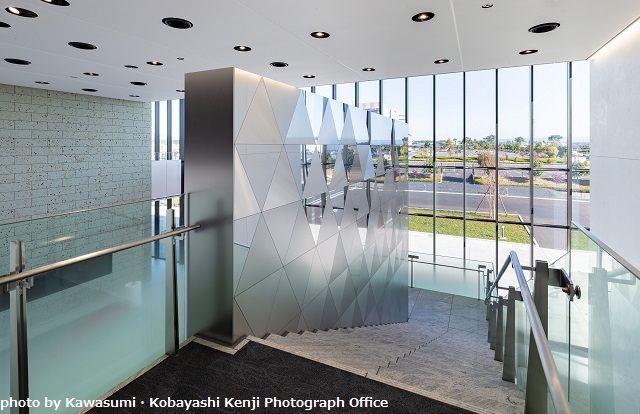

縦見切りはPHL(バイブレーション)仕上げのSUS曲げ加工品

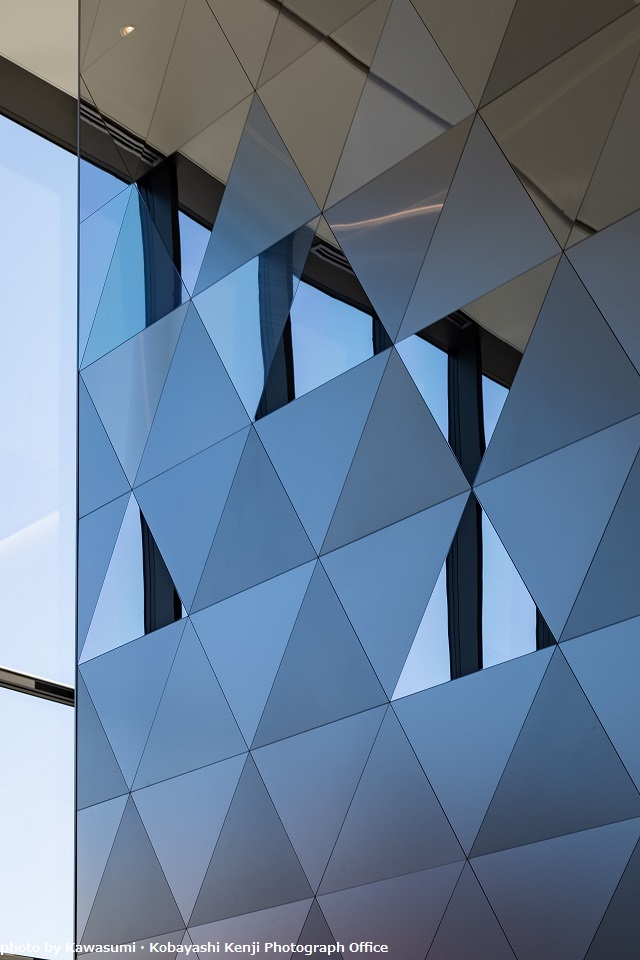

三角パネルの2㎜目地は交点を含め歪みなく通っている

●肌のきめ細かさを模したステンレス装飾壁

資生堂の国内36年ぶりとなる新工場は、スキンケア製品の生産拠点と同時に、マーケティングの拠点として工場見学機能も兼ね備えます。その「資生堂那須工場」で見学のお客さまをお迎えするエントランスで、KIKUKAWAはステンレス装飾壁工事に携わりました。スキンケアにより、つやの生まれた肌の様子を、10種類の仕上げを施したステンレス三角パネルで表現しています。

KIKUKAWAが納めた化粧壁、肌のきめ細やかさを模した500枚にも及ぶステンレス三角パネルは、企業・ブランドの発信拠点を目指し、地域に開かれた那須工場へ工場見学に訪れる人々を迎えるエントランスのアイコンとして、貢献しています。

●10種類のステンレス仕上げを駆使した装飾壁

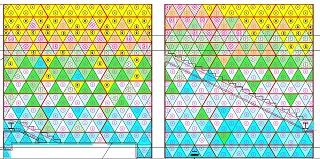

資生堂那須工場:タイプ図

【10種類の仕上げで構成する500枚のパネルタイプ図】

1つの壁面で10種類の仕上げ(鏡面、HL2種類・PHL3種類・シルキーブラスト4種類)が混じるデザインの装飾壁。最初にお引合いをいただいたのは、設計者からのステンレスのサンプル依頼でした。仕上げを決定するために細かい研磨番手の指定に対応するなど、結果的に10種類以上の見本を製作しました。
装飾壁の仕上げは、KIKUKAWAが作成しているステンレスサンプル帳から基本的に採用されていますが、例えばHLと鏡面の中間に当たる仕上げが欲しいなどの細かい要望にも、お応えしています。
また、手に触れる場所には指紋防止の指示がありました。コーティングに適さない鏡面だけ手に触れない位置に設計されており、それ以外は仕上げの特性に合わせて、不動態被膜やシリカコーティングを施しています。

研磨仕上げや指紋防止に関しては下記をご参照ください
KIKUKAWAのテクノロジー – 研磨加工(研磨仕上)はこちら
KIKUKAWAのテクノロジー – ビーズブラスト仕上(シルキーブラスト)はこちら

KIKUKAWAの金属仕上ラインアップ – ステンレスはこちら
*本プロジェクトで採用された下記の仕上げは掲載しています。
HL・鏡面・2B+PHL・BA+ハードPHL・シルキーブラスト(B-R10・B-R60・M-R10・2-Z+R10)

●6枚の三角パネルが交差する極小2㎜目地

90㎡のステンレス装飾壁のデザインと品質に対する要望は、多岐にわたりました。
約500枚の1辺が660㎜の正三角形パネルは、3㎜のカットパネルで構成。そのため事前にスタッド痕の検証及び品質範囲を綿密に擦り合わせ、その品質を担保した製品を納めています。
目地の隙間からは、取付下地が見えないようにとの指示のため、バックパネル方式を採用。その目地も極小2㎜との厳しい要望を実現するため、モックアップでの試作などを通じ、下地構成や取付手順を検証し工夫を重ねました。その上、施工時の精度向上を図るためパネルを引掛けるクリアランスを最小限にする必要があり、それには精密に製作する製造技術を駆使することで解決しています。
特に、6枚の三角パネルが交差する交点の目地はズレが生じることが分かっていたので、関係部署が集まり先に問題点を共有したうえで試作し、さらにモックアップにて検証しながらスパイラルアップして、最適解をみつけました。

●顧客要求に応えるための精度と技術力

仕上げに関しては種類が多く、HLはパネルごとの目方向の指示があり、PHLやシルキーブラストは一見しただけでは見分けが難しいものです。パネル識別管理など品質管理を徹底することで、後戻り作業がないようにしました。
事前検討段階では、パネルのユニット製作を基本方針とし、モックアップで検証。最も効率の良い4~5枚ユニットで決定しました。それに従い、組立における2㎜の目地幅管理は固定ゲージを作成するなど工夫をこらしています。その前提として、製品寸法や平滑度も含めた全てにおいて小数点以下の精密精度を出す必要がありましたが、KIKUKAWAの技術とノウハウにより対応。それでも交差する目地は、特に施工時において調整が大変でしたが、職人技にて顧客要求に応えた装飾壁を納めました。
その結果、本プロジェクトにおけるポイントの1つ施工品質とそれに伴う施工時間の削減を達成。それらが、お客さまからもご満足いただけたことに繋がりました。



※KIKUKAWAは「資生堂那須工場」以外にも資生堂様のプロジェクトに携わっています。
プロダクト施工事例 – SHISEIDO THE STOREのページはこちら
メタルワークNEWS – ステンレス鏡面リボンパネル(THE GINZA COSMETICS GINZA)のページはこちら

品名・施工個所 材質 仕上げ・加工
エントランス
装飾壁
ステンレス HL 鏡面 PHL
シルキーブラスト
不動態皮膜処理
建物名称資生堂那須工場
施主株式会社 資生堂
設計株式会社 大林組
施工株式会社 大林組
竣工2019年
建設地栃木県大田原市
