ブロンズキューブ

ブロンズキューブ

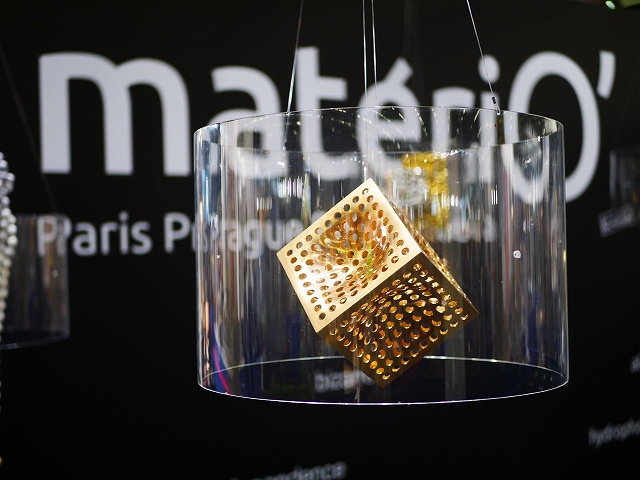

真鍮製のパンチング付凹面キューブをKIKUKAWAの先端加工技術と職人技を駆使して製作。フランスの展示会出展のための150㎜角の立方体サンプルには、様々な高度な技術がつまっています。

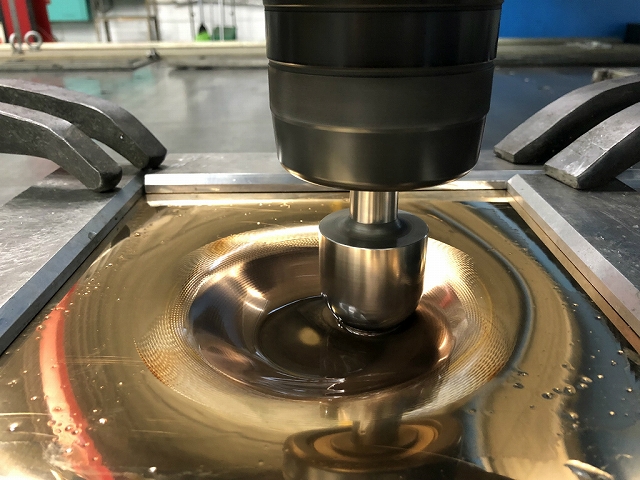

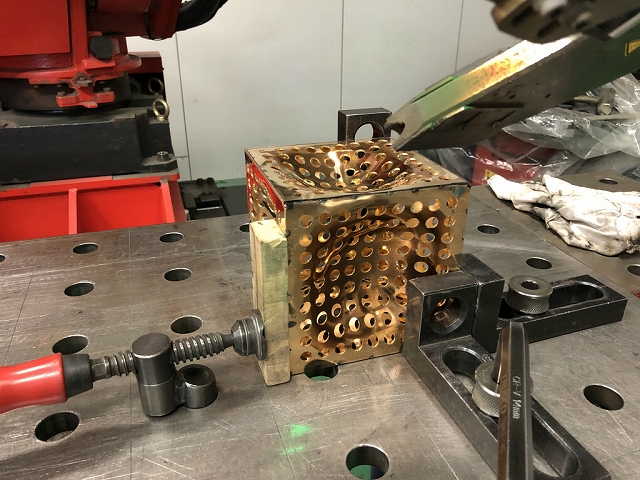

3Dモデルリングにて作図された「ブロンズキューブ」は、1.5mm厚の真鍮平板を加工した集合体。金型不要なインクリメンタルフォーミングでくぼみを作り、真円のパンチングをするため、くぼんだ面に3Dマシニングにてφ10㎜の穴明け加工を施しています。その後、立体形状でも切断可能なレーザー切断装置にて正方形に切り出し、手作業でひずみを矯正。最後に6枚の板をレーザー溶接で一体化し、コーナーを仕上げています。

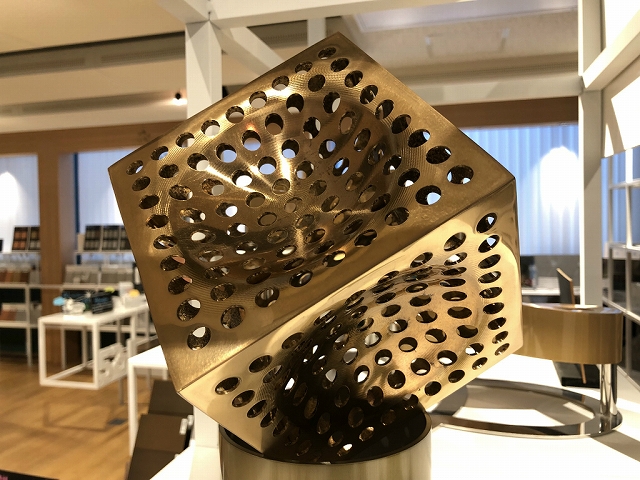

仕上げは、インクリメタルフォーミングの加工跡である円模様を敢えて残し、生地のまま酸化防止のためクリア塗装を施しました。

※関連リンク
KIKUKAWAのテクノロジー:インクリメンタルフォーミング
KIKUKAWAのテクノロジー:ファイバーレーザー溶接
メタルワークNEWS:3Dマシニング加工法
メタルワークNEWS:ファイバーレーザー切断装置

関連サンプル

「WEB STUDIO K+」で掲載しております展示物はサンプルとして提供しておりません。
また、掲載画像および動画は、実際の展示物と色味や風合いに差が生じます。
ご計画中のプロジェクトでの採用やご相談などがある際には、お気軽にお問い合せください。
