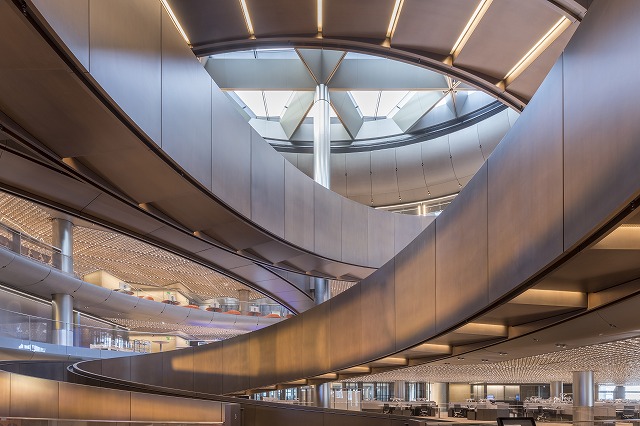

●三つ葉結び状の巨大な螺旋階段

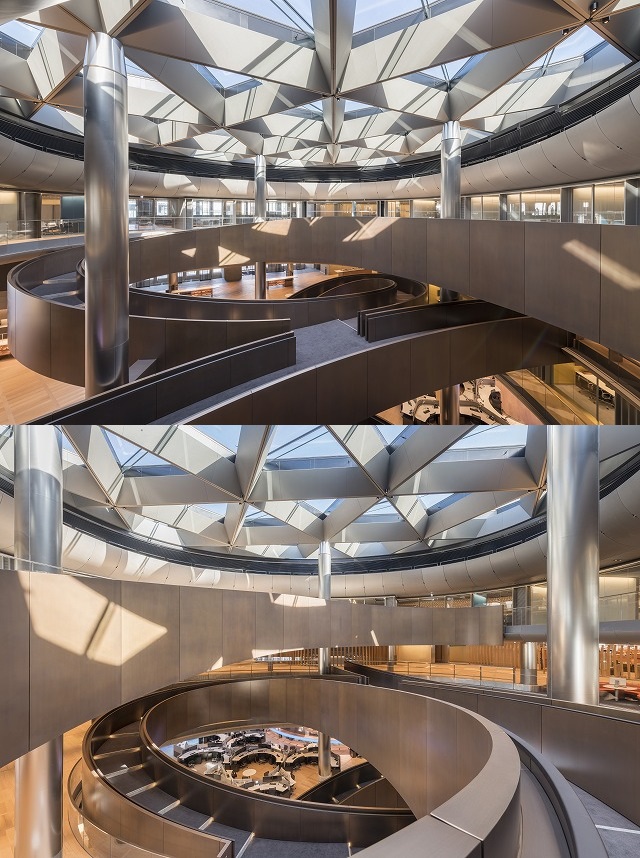

「ブルームバーグ新欧州本社屋」のシンボルとも言える、俯瞰すると三つ葉結び状に設計された、ランプと呼ばれるアトリウムの巨大な螺旋階段。ここには、KIKUKAWAの2つの「つなぐ」技、FSW接合とレーザー溶接が使われています。
最大で、2600㎜×2731㎜、重量も450㎏にもなる、Rパネルであるブロンズ手摺壁を製作するにあたり、新技術を含めた様々な検討や試作、実物大モックアップを製作する過程で、改善点などを図面にフィードバックして基本構成を確定させました。

●「つなぐ」技、FSW接合

メーカーの製造可能範囲を遥かに超えた材料は、FSW（摩擦攪拌接合）技術を駆使して新たに製作しています。
通常、丹銅板は1250㎜巾までしかないため、ほとんどのパネルがFSWにて接合。最大サイズのものは2500㎜を超えてしまう為、3枚繋ぎのものもありました。R加工や硫化イブシ工程にて接合部が影響しないような、細心の調整をしつつの接合となっています。

KIKUKAWAのテクノロジー – FSW（摩擦攪拌接合）のページはこちら
KIKUKAWAのテクノロジー – 硫化イブシ仕上げのページはこちら

●「つなぐ」技、レーザー溶接

複雑になめ上がっていく手摺笠木の三次元形状は、レーザー溶接を用いて滑らかな流線形状に仕上げています。
曲線の長距離連続溶接を得意としている最新のマルチモードファイバーレーザー溶接装置を導入し、溶接架台を工夫することで、クライアントの要求する品質を満たしました。

KIKUKAWAのテクノロジー – ファイバーレーザー溶接のページはこちら
KIKUKAWAのテクノロジー – 三次元加工技術のページはこちら

●Rブロンズ・ハニカム接着工法

巨大なブロンズR手摺壁パネルの平滑度を保ち、R形状を固定するため、「Rブロンズ・ハニカム接着工法」を開発、採用されています。
あまり例のない丹銅材へのハニカム接着、しかもR形状の上、巨大パネルということで、初期には様々な課題がありました。接着架台の設計・改良、接着後の化粧材への影響軽減、硫化イブシ工程の改善など、ひとつひとつ問題点を抽出し解決するなかで、新たな技術として確立しました。
その結果、要求通りの流麗さと重厚さ、そして堅牢さのあるブロンズパネルを納めることができています。

メタルワークNEWS – Rブロンズ・ハニカム接着工法のページはこちら

●1ユニットごとの丹念な検討

揚重を含めた施工効率をあげるために、特殊な形状の下地をユニットに使用しています。1段ごとにパネル形状が異なることもあり、固定ブラケットは何種類にもおよび、端部のパネルのように揚重可能な位置が限られたものがあるなど、各パネルごとに丹念な検討が設計段階からなされています。
これら大型Rブロンズパネルの下地の検討を含め、 FSW接合・レーザー溶接・Rハニカム接着工法などの工程が含まれた、「ランプ：螺旋階段工事」は「ブルームバーグ新欧州本社屋」の集大成となるような項目になりました。
