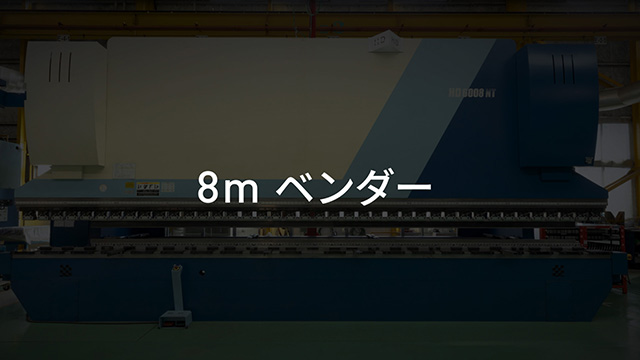

8mベンダー

8000㎜の高品質な長尺曲げを一発で行います

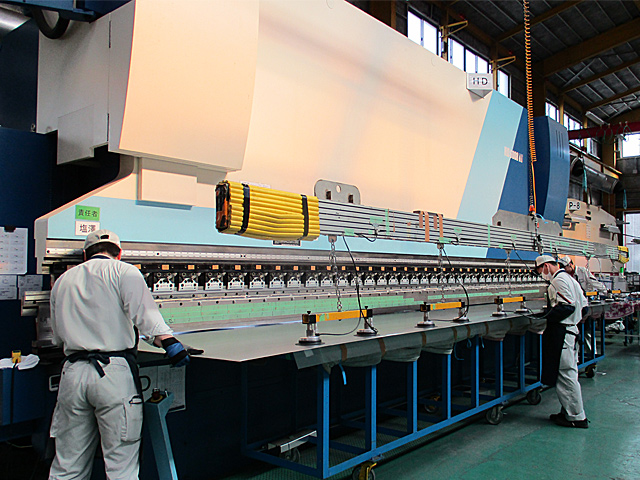

8mの長尺曲げを一度でおこなえる、業界最大級の特注金属プレス(以後ベンダー)設備です。このベンダーの最大加工サイズは8000㎜、ステンレス・ブロンズ・スチール・アルミに対応でき、板厚最大6.0㎜までの加工が可能です。8mベンダーの搭載機能とKIKUKAWAの長年培ってきた曲げ加工のノウハウの融合で、これまで以上の高難度の要望にも対応、精密な曲げにて品質の高い曲げ加工を行います。広幅や長尺パネル、目地の少ない意匠の実現など、パネルの大型化やさまざまなデザインを実現することができます。

「8mベンダー」のパンフレットをご覧になるには、こちら

主な特長・業界最大規模ベンダー機、8mの長尺曲げを一度で
・高品質な曲げ加工
・広幅、長尺に対応可能
・目地の少ない意匠の実現
機械・設備・HD6008NT
・8mベンダー
・ベンディングマシーン
・プレスブレーキ
・金属プレス
メーカー名株式会社アマダ
対応可能素材・ステンレス
・スチール
・アルミ
・ブロンズ

Max板厚 6.0㎜
種類・テーパ曲げ
・ジャバラ曲げ
・コルゲート曲げ
・R曲げ
対応サイズW500×L8000
*上記を超える寸法は要相談

8mベンダーの機能

アマダ製のHD-NTシリーズをベースに加工長を8000㎜まで伸ばした特注のベンダーは、さまざまな機能が搭載されており、各種曲げへの高品質な対応を可能にするだけでなく、省エネにも寄与します。

1) 高品質な曲げを実現する搭載機能

NC装置とオートクラウニング構造*の搭載により、曲げの長さ・種類・材質・板厚を加味した微細な調整を自動的に行い、さらにサーボモーター**で加圧力をコントロールします。そうすることで、端から端まで均一で、長尺でも角度のブレがなく、中ダレ現象のない加工を施すことができます。
オートクラウニング構造:通り調整(製作時に平坦度を出す段取り作業)を自動化する機構
**サーボモーター:加圧部の速度や力を制御する電動機

2) 多様な金型

当社が保有する特注のR加工用のロール型をはじめとした30種類以上の金型を駆使することで、R曲げ・深曲げ・ななめ曲げ(おうぎ型)といった役物とよばれる複雑曲げにも対応します。特に、ロール型によるR曲げは、滑らかな仕上がりとなるため、仕上げ品質の向上に寄与します。

また、金型とノウハウを組み合わせることで、複雑曲げや特殊曲げにも対応します。

3) 省エネ性

搭載されているハイブリッド・ドライブシステムは環境省が推進する「エコリース促進事業対象商品」となっており、環境へも配慮しています。



KIKUKAWAの曲げ加工技術

8mベンダーの特色である「長尺」曲げは、重量や大きさが格段に増えることで、通常製品より難易度が増します。作業に必要な人数が増えることで発生するチームワーク、専用治具やライン調整、均一な曲げを実現するための微細な加圧調整などが必要となるからです。また、仕上げ面に傷がつかないよう細心の注意を払って作業を進めなければなりません。

当社のオペレーターは長年の経験と知識を通じて、製品形状や必要性に応じた加工手順や加工方法を選定。品質を確保して、後工程への精度を担保します。

また、当社が保有する他のベンダーをはじめとした設備と併用することで、さまざまなデザインの可能性が広がります。

・扇状のジャバラ加工

・市場規格寸法以上の広幅・長尺パネル

・長尺丸柱

・波型形状加工

・ツイスト加工

・3次元加工



導入の背景

近年、建築業界では3DCADや技術の発達とともに需要が多様化しており、自由曲線や複雑形状のデザインや、目地を極力少なくした意匠が増えています。それにともない、複雑な製品製作や広幅・長尺パネルの加工が求められています。

KIKUKAWAは、オーダーの金属建材企業として、さまざまな意匠の相談や加工の可否などの多くの問い合わせに対応しています。その中でも「ジョイント目地の少ない、スッキリとした丸柱カバー」という意匠の要望があり、それが設備導入のきっかけとなりました。

業界では通常4~5mの装置が一般的ですが、今後さらに長尺パネルの需要が増加するとの予測のもと、特注8mベンダーを導入しました。

また、ロール型の金型を導入するなど、長尺パネル以外でもさまざまなニーズに対応できるような体制を整えるとともに、最新の設備を活かしたノウハウの蓄積をさらにすすめています。



お問い合わせください

建築ならではのスケールを感じさせるオーダーメイドの製品を、精度の高い曲げ加工で実現します。

当社では、製品の形状・材質・用途・仕上げに合わせた段取りや手順を施しております。加工可否を含め、ぜひお気軽にご相談ください。



なお、8mに限らず、さまざまなベンダー設備も充実しています。

さらに、ベンダー曲げのみの受注も行っております。

対応寸法や詳細については、こちらをご参照ください。



オーダー金属加工のページのURL
https://www.kikukawa.com/order-metal/



お問合わせはこちら

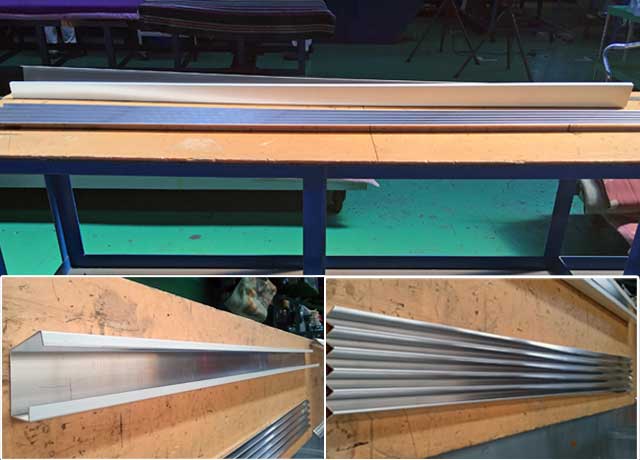

8mベンダーの加工サンプル。扇状のジャバラ加工も行える。

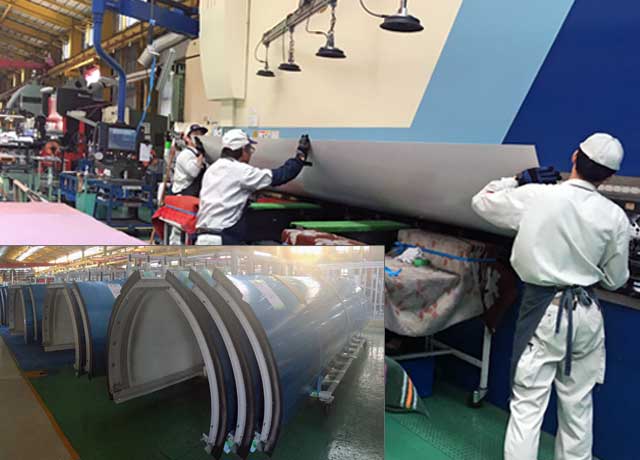

8mベンダーを使って丸柱を製作する様子。傷がつかないよう毛布を敷き、慎重に扱います。

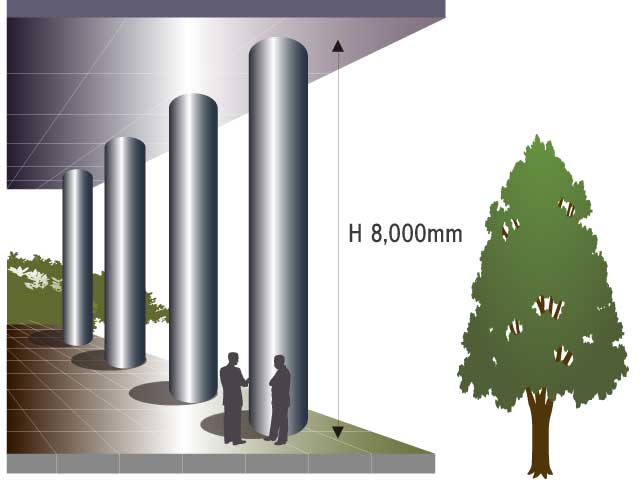

8mベンダーを使って実現できる意匠のイメージ
